51
t2
t1
t3
tD
te te
Nächstmögliches Signal zur Messwertausgabe t E = t 1 + t 2 + t D + t 3 [s]
Pin 8 (0V)
Pin 12
Pin 14
Pin 8 (0V)
X10
X10
Messwertausgabe

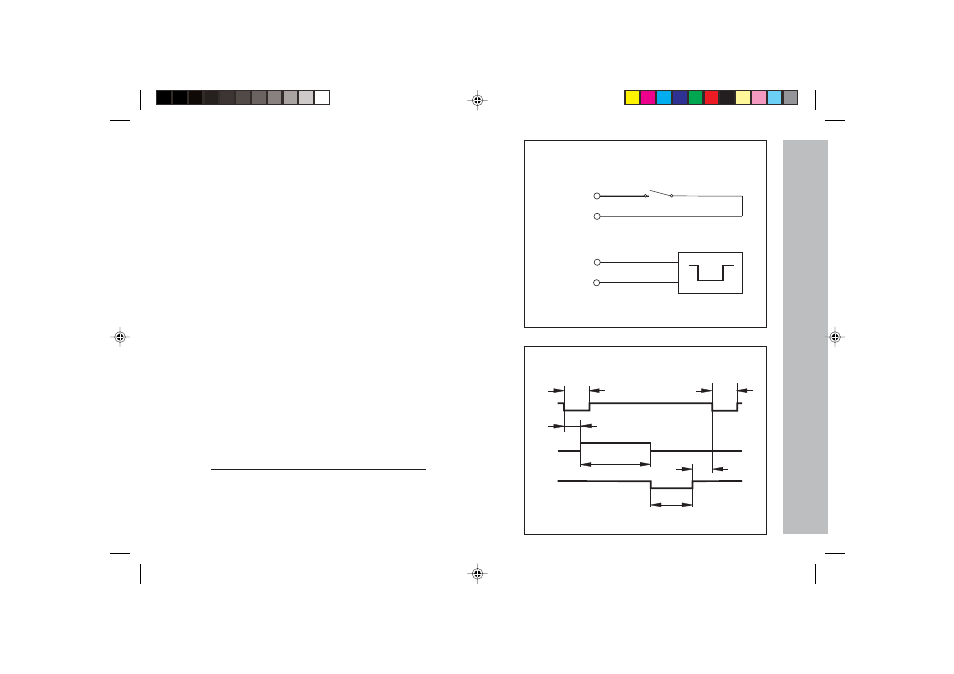

Messwertausgabe durch Eingang „Kontakt” und Eingang „Impuls”
Über die Eingänge „Kontakt” (Pin 12 an X10) und „Impuls” (Pin 14 an
X10) kann die Messwertausgabe ausgelöst werden, wenn diese
Eingänge gegen 0 V gelegt werden.
Die Messwerte werden über die Leitung TXD der V.24/RS-232-C-
Schnittstelle ausgegeben.
An den Eingang „Kontakt” kann ein handelsüblicher Schalter
(Schließer) angeschlossen werden, der durch Kontaktschluss gegen
0 V ein Signal zur Datenausgabe erzeugt.
Der Eingang „Impuls” kann mit TTL-Bausteinen (z.B. SN74LSXX) ange-
steuert werden.
Verzögerungszeiten bei Datenausgabe
Dauer des Einspeichersignals „Impuls”
t e ³ 1,2 µs
Dauer des Einspeichersignals „Kontakt” t
e
³ 7 ms
Einspeicherverzögerung bei „Impuls” t 1 £ 0,8 µs
Einspeicherverzögerung bei „Kontakt” t 1 £ 4,5 ms
Datenausgabe nach t
2
£ 30 ms
Regenerationszeit t 3 ³ 0
Zeitdauer für Datenausgabe in [s]
187 • Zahl der Achsen + 11 • Zahl der Leerzeilen
t
D
=
Baudrate
* 1,08
