Bezugspunkt-Setzen

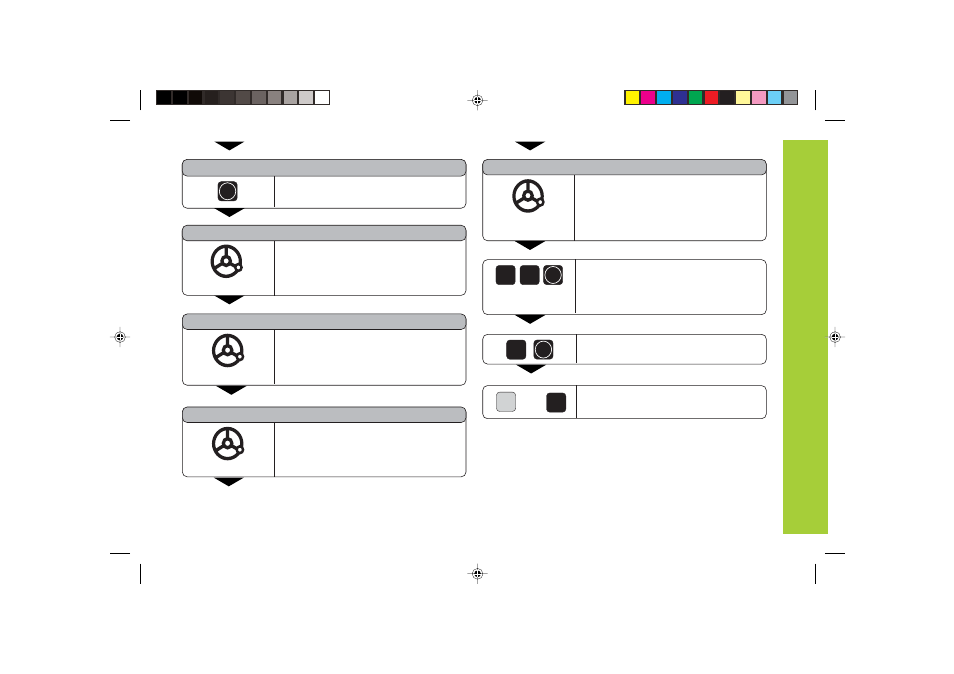

Kantentaster gegen Position 1 fahren,
bis Lämpchen am Kantentaster leuchtet.
Kantentaster vom Werkstück weg-
fahren.
Kantentaster gegen Position 2 fahren,
bis Lämpchen am Kantentaster leuchtet.
Kantentaster vom Werkstück weg-
fahren.
2
6
Positionswert für die X-Koordinate des
Kreismittelpunktes z.B. 26 eingeben.
MITTE Y wird kurz angezeigt.
Statusanzeige SET blinkt in der Y-Achse.
Antast-Funktionen verlassen.
ENT
ENT
A N T . K R E I S
SPEC
FCT
CL
oder
1. POS X
(wird nur kurz angezeigt)
2. POS X
(wird nur kurz angezeigt)
Antasten Kreis übernehmen.
Kantentaster gegen Position 3 fahren,
bis Lämpchen am Kantentaster leuchtet.
Kantentaster vom Werkstück weg-
fahren.
3. POS Y
(wird nur kurz angezeigt)
Kantentaster gegen Position 4 fahren,
bis Lämpchen am Kantentaster
leuchtet. MITTE X wird kurz
angezeigt. Statusanzeige SET blinkt in
der X-Achse.
4. POS Y
(wird nur kurz angezeigt)
Positionswert für die Y-Koordinate des
Kreismittelpunktes z.B. 0 eingeben.
0
ENT
