13
Einzel- oder Summen-Anzeige wählen (nur ND 970)
Einzel-Anzeige
Die Positionsanzeige ND 970 zeigt die Positionen von Bett- und Ober-
schlitten getrennt an. Die Anzeigen beziehen sich auf die Bezugs-
punkte, die Sie für die Achsen Zo und Z gesetzt haben. Es ändert sich
nur die Positionsanzeige der Achse, deren Schlitten sich bewegt.
Summen-Anzeige
Die Positionsanzeige ND 970 addiert die Positionswerte bei der Achs-
schlitten vorzeichenrichtig. Die Summen-Anzeige zeigt die absolute
Position des Werkzeugs an, bezogen auf den Werkstück-Nullpunkt.

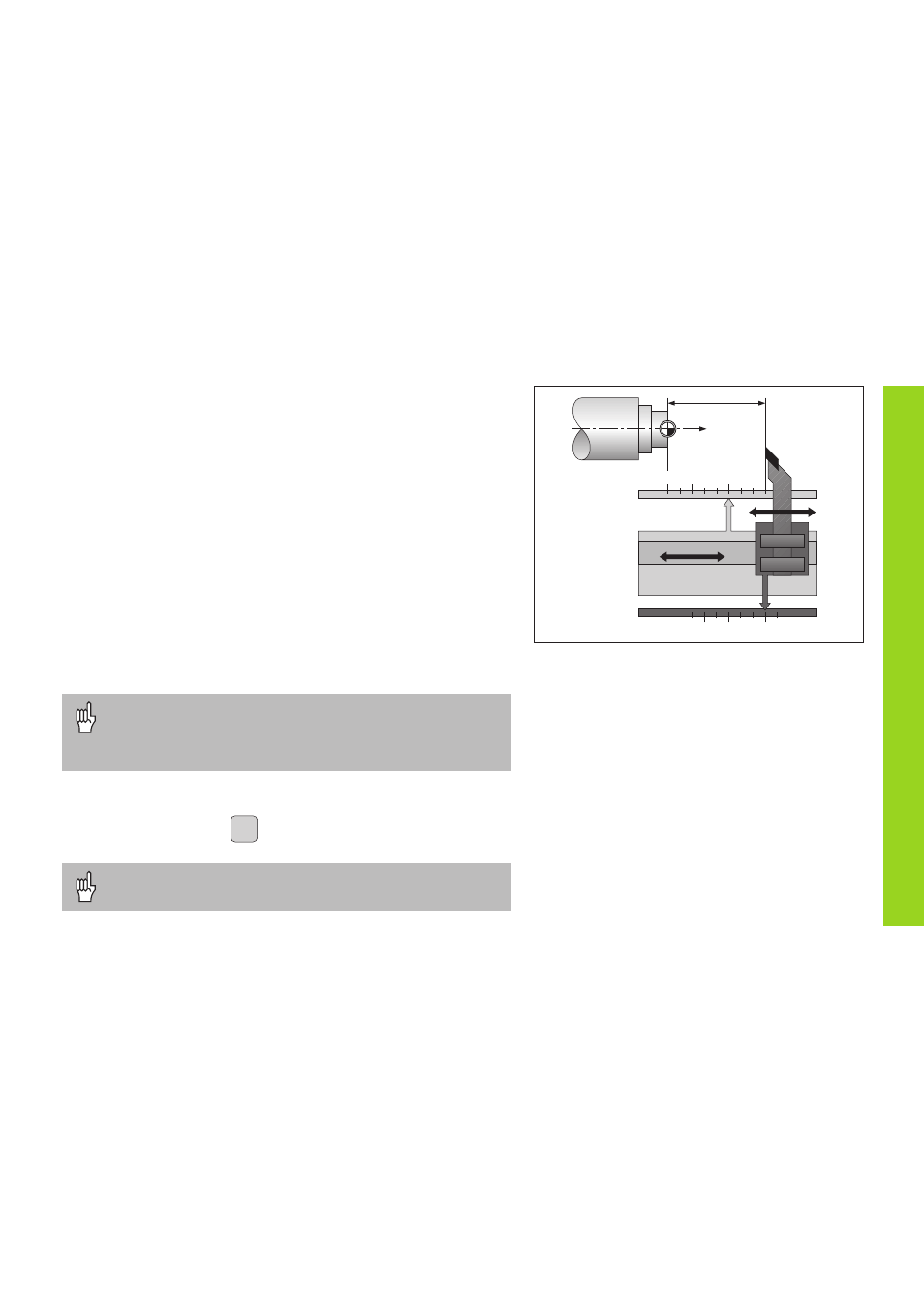

Beispiel: Einzel-Anzeige zum Bild: Z = +25.000 mm
Zo = +15.000 mm
Summen-Anzeige zum Bild: Z
S
= +40.000 mm
Die Positionsanzeige ND zeigt die Summe nur dann korrekt an,
wenn beim Bezugspunkt-Setzen für die "Summe" tatsächlich
die Positionswerte der beiden Achsschlitten vorzeichenrichtig
addiert und eingegeben werden!
Anzeige umschalten:
➤ Drücken Sie die Taste S
z
Wenn die Positionsanzeige ND 970 eine Summe anzeigt, wird
die Zo-Anzeige abgeschaltet!
Einzel- oder Summen-Anzeige w
ä
hlen (nur ND 970)
–10
40
0 +10 +25
Z
Z
0 +15
Z0
Z
Z0
