Grundlagen
Wenn Sie mit den Begriffen Koordinatensystem, Inkremental-
maß, Absolutmaß, Soll-Position, Ist-Position und Restweg
vertraut sind, können Sie dieses Kapitel überspringen!
1)
nach dem französischen Mathematiker und Philosophen René
Descartes, lateinisch Renatus Cartesius; 1596 bis 1650
Nullpunkt oder
Ursprung
Teilung
Koordinatensystem

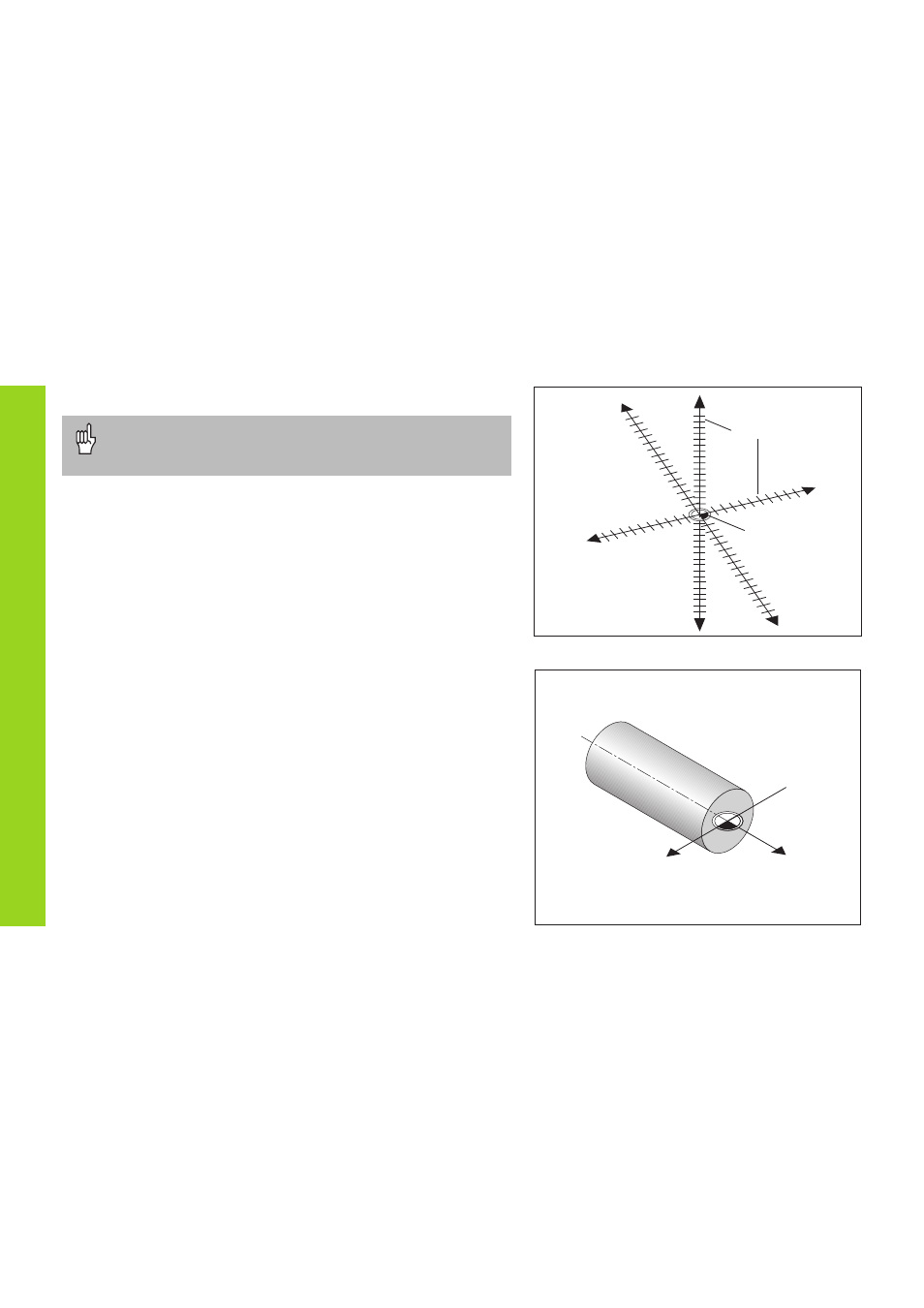

Zur Beschreibung der Geometrie eines Werkstücks bedient man sich
eines rechtwinkligen Koordinatensystems (= kartesisches Koordinaten-
system
1)
). Das Koordinatensystem besteht aus den drei Koordinaten-
achsen X, Y und Z, die aufeinander senkrecht stehen und sich in einem
Punkt schneiden. Dieser Punkt heißt Nullpunkt des Koordinatensys-
tems.
Auf den Koordinatenachsen befindet sich eine Teilung (Einheit der
Teilung in der Regel mm), mit deren Hilfe Punkte im Raum – bezogen
auf den Nullpunkt – bestimmt werden können.
Um Positionen auf dem Werkstück zu bestimmen, legen Sie das
Koordinatensystem gedanklich auf das Werkstück.
Bei Drehteilen (rotationssymmetrischen Werkstücken) fällt die Z-Achse
mit der Drehachse zusammen. Die X-Achse verläuft in Richtung des
Radius bzw. des Durchmessers. Auf die Angabe der Y-Achse kann bei
Drehteilen verzichtet werden, da sie stets die gleichen Werte wie die
X-Achse beschreiben würde.
