18
ENT
ENT 5 1 X
0 2 Z
Achsen verfahren mit Restweg-Anzeige
Standardmäßig steht in der Anzeige die Ist-Position des Werkzeugs.
Oft ist es jedoch günstiger, wenn Sie sich den Restweg zur Soll-
Position anzeigen lassen. Sie positionieren dann einfach durch Fahren
auf den Anzeigewert Null.
In der Restweg-Anzeige können Sie absolute oder relative
(inkrementale) Koordinaten eingeben.

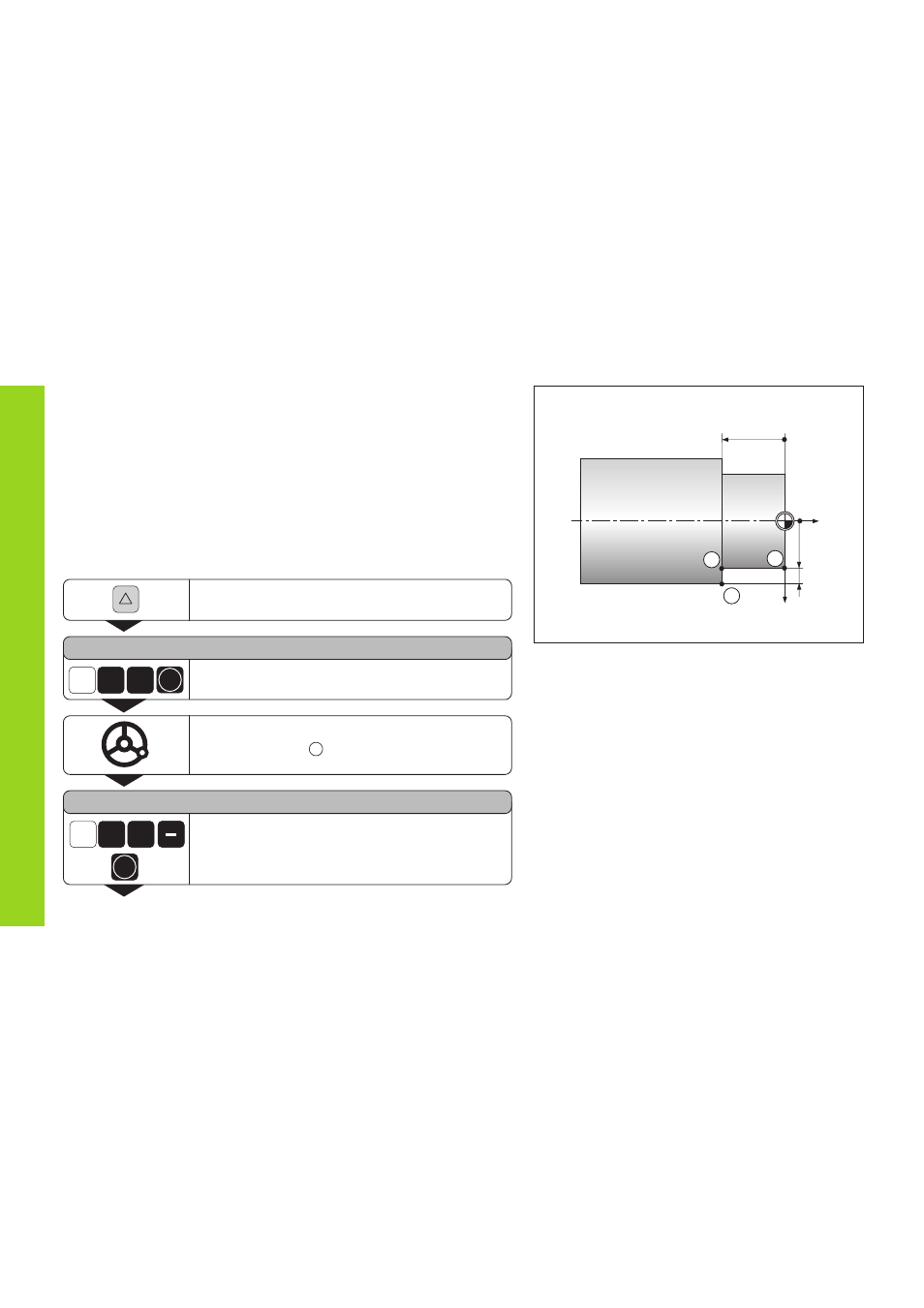

Anwendungs-Beispiel: Absatz fertigdrehen
Funktion Restweg-Anzeige wählen,
∆
in der Status-Anzeige leuchtet.
SOLLWERT X =
Achse wählen, z.B. X, Soll-Koordinate eingeben,
z.B. 15 mm (Radius), mit ENT bestätigen.
X-Achse auf Anzeigewert Null fahren. Werkzeug
steht auf Position 1 .
SOLLWERT X =
Achse wählen, z.B. Z, Soll-Koordinate eingeben,
z.B. – 20 mm, mit ENT bestätigen.
•
•
Achsen verfahren mit Restweg-Anzeige
Z
1
X
15
2
3
20 0
5
