Grundlagen
6
Z
X
10
5
35 30
Bezugspunkt-Setzen
Grundlage für die Bearbeitung eines Werkstücks ist die Werkstück-
zeichnung. Damit die Maßangaben der Zeichnung in Verfahrstrecken
der Maschinenachsen X und Z umgesetzt werden können, ist für jede
Maßangabe ein Bezugspunkt auf dem Werkstück erforderlich, da Sie ja
grundsätzlich eine Position nur in Bezug auf eine andere Position
angeben können.
Die Werkstückzeichnung gibt stets einen "absoluten Bezugspunkt"
(=Bezugspunkt für Absolutmaße) vor; zusätzlich können "relative
Bezugspunkte" vorgegeben sein.
Beim Arbeiten mit einer numerischen Positionsanzeige bedeutet
"Bezugspunkt-Setzen", daß Sie das Werkstück und das Werkzeug in
eine definierte Position zueinander bringen, um dann die Achsanzeigen
auf den Wert zu setzen, dem diese Position entspricht. Dadurch
schaffen Sie eine feste Zuordnung zwischen der tatsächlichen
Achsposition und dem angezeigten Positionswert.
Bei der Positionsanzeige ND können Sie einen absoluten Werkstück-
Bezugspunkt und 99 relative Bezugspunkte (Werkzeug-Bezugspunkte)
setzen und netzausfallsicher speichern.

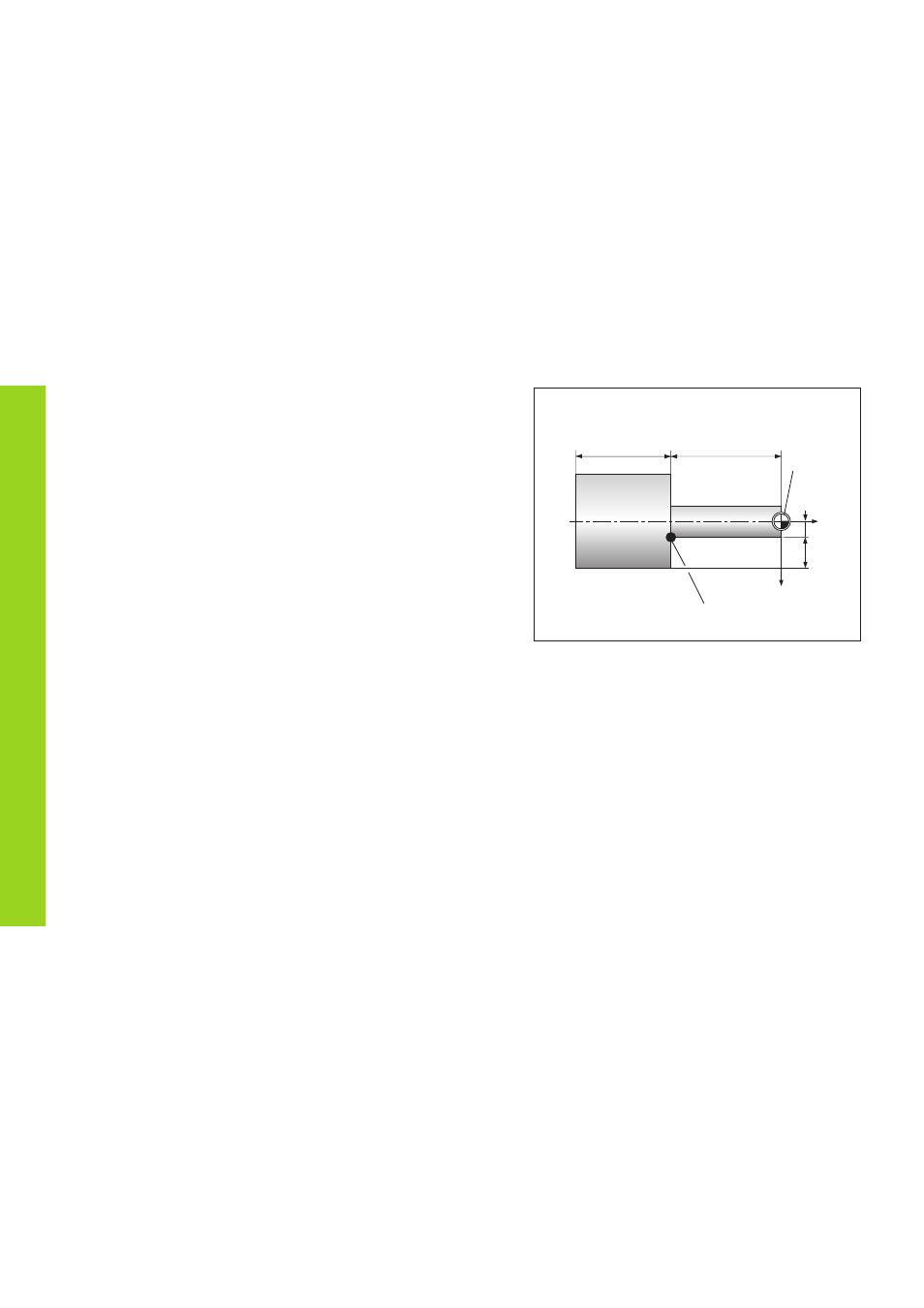

absoluter
Bezugspunkt
relativer
Bezugspunkt
