Grundlagen
9
Z

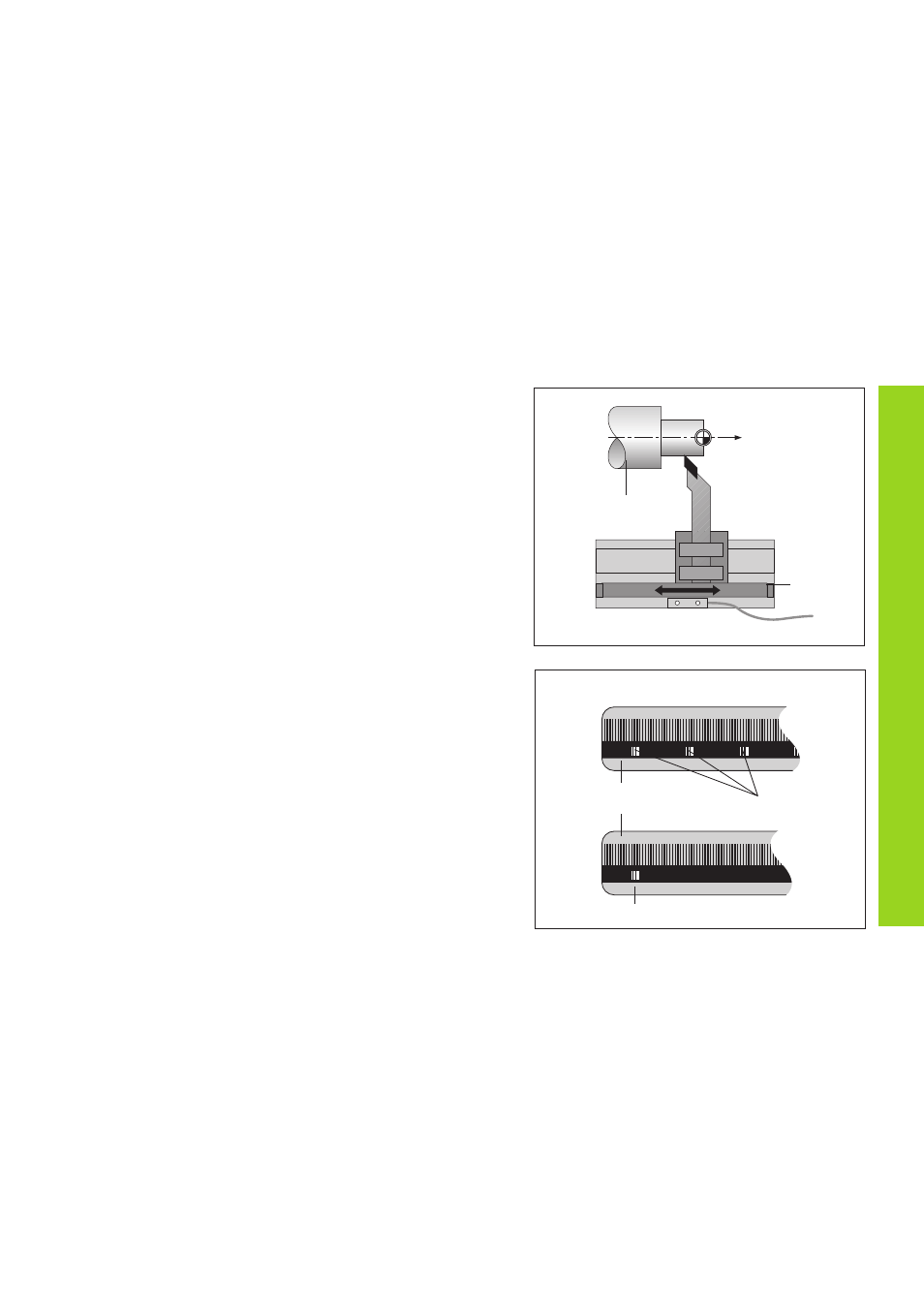

Wegmeßsysteme
Die Wegmeßsysteme wandeln die Bewegungen der Maschinenachsen
in elektrische Signale um. Die Positionsanzeige ND wertet die Signale
aus, ermittelt die Ist-Position der Maschinenachsen und zeigt die
Position als Zahlenwert in der Anzeige an.
Bei einer Stromunterbrechung geht die Zuordnung zwischen der
Maschinenschlitten-Position und der berechneten Ist-Position
verloren. Mit den Referenzmarken der Wegmeßsysteme und der REF-
Automatik der Positionsanzeige ND können Sie diese Zuordnung nach
dem Einschalten problemlos wieder herstellen. Werkstück
Referenzmarken
Auf den Maßstäben der Wegmeßsysteme sind eine oder mehrere
Referenzmarken angebracht. Die Referenzmarken erzeugen beim
Überfahren ein Signal, das für die Positionsanzeige ND diese Maßstabs-
Position als Referenzpunkt (Maßstabs-Bezugspunkt = maschinenfester
Bezugspunkt) kennzeichnet.
Beim Überfahren dieser Referenzpunkte ermittelt die Positionsan-
zeige ND mit der REF-Automatik wieder die Zuordnungen zwischen
Achsschlitten-Position und Anzeigewerten, die Sie zuletzt festgelegt
haben. Bei Längenmeßsystemen mit abstandscodierten Referenz-
marken brauchen Sie die Maschinenachsen dazu nur maximal 20 mm
zu verfahren.
Wegmeß-
system
Maßstab im
Längenmeßsystem
Referenzmarke
Abstandscodierte
Referenzmarken
