Grundlagen
7

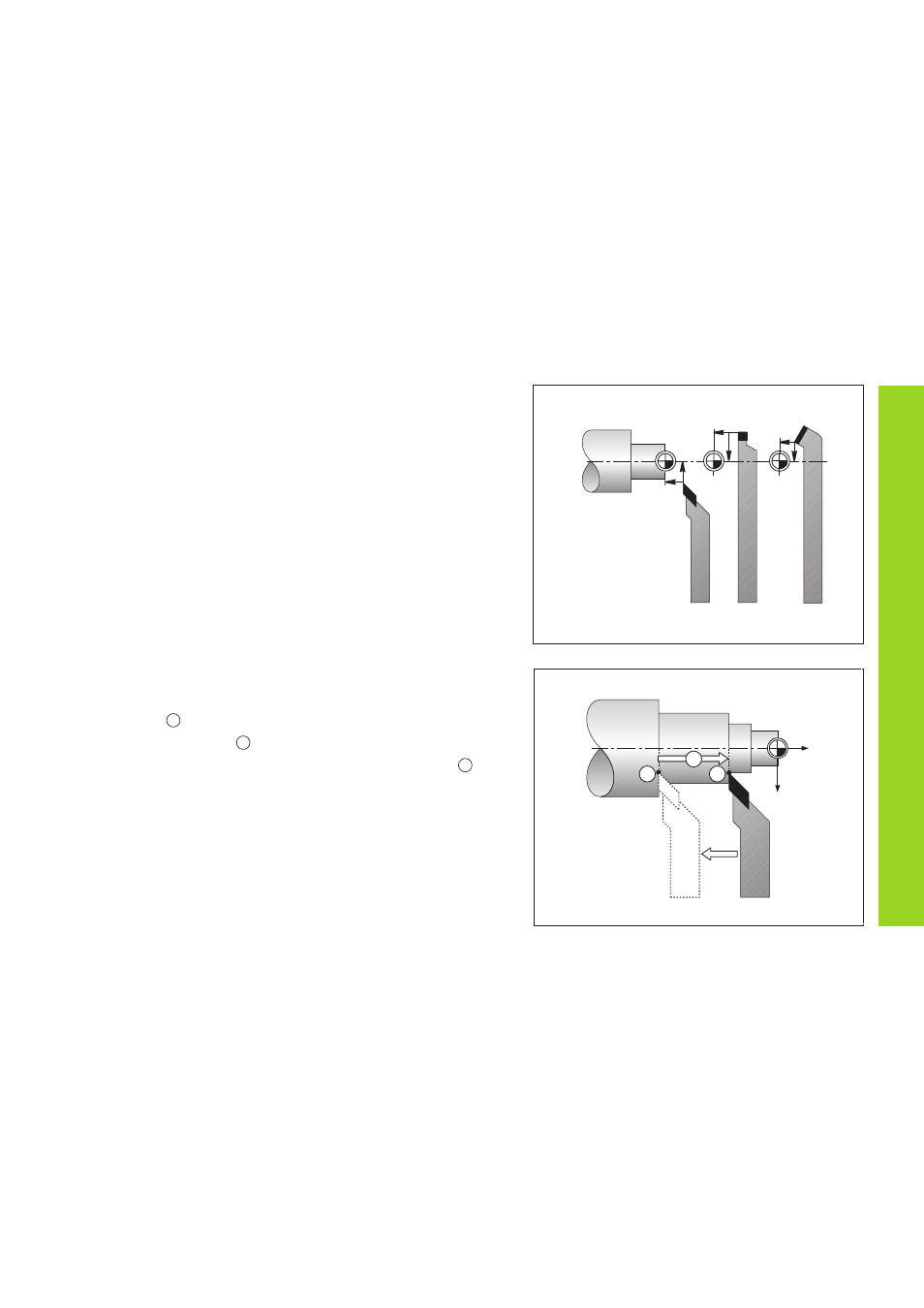

Soll-Position, Ist-Position und Restweg
Die Positionen, zu denen das Werkzeug jeweils zu fahren ist, heißen
Soll-Positionen ( S ); die Position, in der sich das Werkzeug gerade
befindet, heißt Ist-Position ( I ).
Der Weg von der Soll-Position zur Ist-Position ist der Restweg ( R ).
Vorzeichen beim Restweg
Die Soll-Position wird beim Verfahren mit Restweg-Anzeige zum
"relativen Bezugspunkt" (Anzeigewert 0). Der Restweg hat also
negatives Vorzeichen, wenn Sie in positiver Achsrichtung und positives
Vorzeichen, wenn Sie in negativer Achsrichtung verfahren müssen.
Werkzeug-Bezugspunkte (Werkzeug-Korrekturen)
Die Positionsanzeige ND soll die Absolut-Position unabhängig von der
Werkzeuglänge und der Werkzeugform anzeigen. Deshalb müssen Sie
die Werkzeug-Daten ermitteln und eingeben ("setzen"). Dazu "kratzen"
Sie das Werkstück mit der Werkzeug-Schneide an und geben den
zugehörigen Anzeigewert der Positions-Anzeige ein.
Bei der Positionsanzeige ND können Sie die Werkzeug-Daten für bis zu
99 Werkzeuge setzen. Wenn Sie für ein neues Werkstück den
absoluten Werkstück-Bezugspunkt gesetzt haben, beziehen sich alle
Werkzeug-Daten (= relative Bezugspunkte) auf den neuen Werkstück-
Bezugspunkt.
