Seite 10
10
Grundlagen
Werkzeug-Nummer
Werkzeug-Länge L
Werkzeug-Radius R

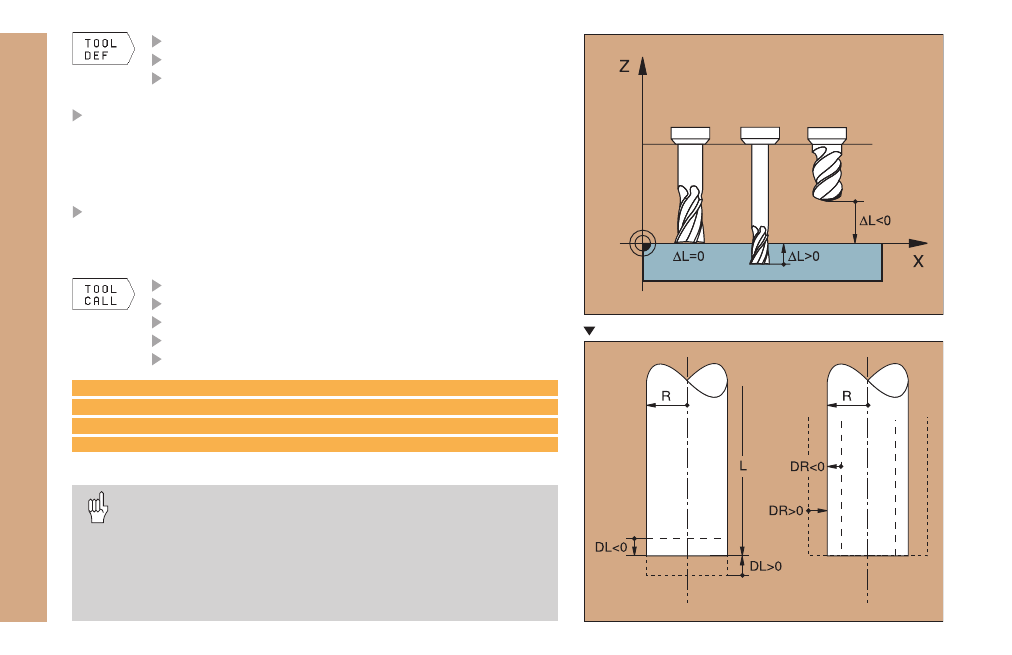

Die Werkzeug-Länge ist als die Längendifferenz
∆
L zum Null-
werkzeug zu programmieren:
∆
L>0: Werkzeug länger als Nullwerkzeug
∆
L<0: Werkzeug kürzer als Nullwerkzeug
Die tatsächliche Werkzeug-Länge mit einem Voreinstellgerät
ermitteln; programmiert wird die ermittelte Länge.
Werkzeug-Daten aufrufen
Werkzeug-Nummer
Spindelachse parallel: Werkzeug-Achse
Spindeldrehzahl S
Aufmaß für die Werkzeug-Laenge DL (z.B. Verschleiß)
Aufmaß für den Werkzeug-Radius DR (z.B. Verschleiß)
Aufmaße beim Schaftfräser
3 TOOL DEF 6 L+7.5 R+3
4 TOOL CALL 6 Z S2000 DL+1 DR+0.5
5 L Z+100 R0 FMAX
6 L X-10 Y-10 R0 FMAX M6
Werkzeug-Wechsel
Beim Anfahren der Werkzeugwechsel-Position auf
Kollisionsgefahren achten!
Drehsinn der Spindel durch M-Funktion festlegen:
M3: Rechtslauf
M4: Linkslauf
Aufmaße für Werkzeug-Radius oder -Länge maximal
± 99,999 mm!
