Bahnfunktionen

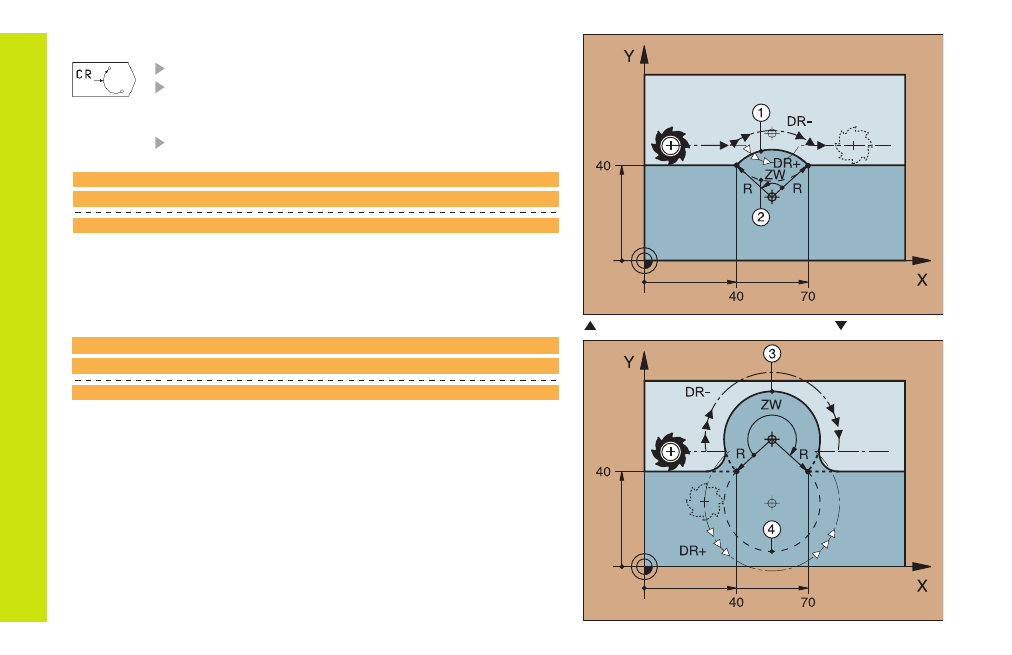

Bogen
1
und
2
Bogen
3
und
4
Kreisbahn CR mit Radius-Angabe
Koordinaten des Kreisbogen-Endpunkts
Radius R
großer Kreisbogen: ZW > 180, R negativ
kleiner Kreisbogen: ZW < 180, R positiv
Drehsinn DR
10 L X+40 Y+40 RL F200 M3
Kreisbogen-Startpunkt
11 CR X+70 Y+40 R-20 DR-
Bogen
3
oder
11 CR X+70 Y+40 R-20 DR+
Bogen
4
10 L X+40 Y+40 RL F200 M3
Kreisbogen-Startpunkt
11 CR X+70 Y+40 R+20 DR-
Bogen
1
oder
11 CR X+70 Y+40 R+20 DR+
Bogen
2
