Grafiken
und
Status-Anzeigen

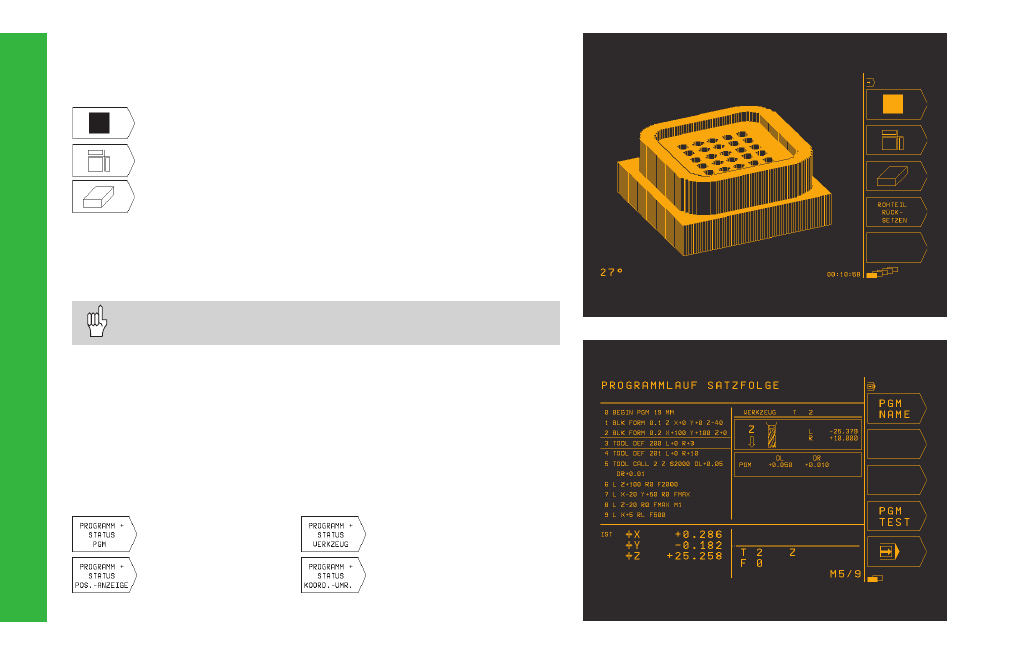

Test-Grafik
In der Betriebsart Programm-Test kann die TNC eine Bearbeitung
grafisch simulieren. Über Softkey sind folgende Ansichten wählbar:
Draufsicht
Darstellung in 3 Ebenen
3D-Darstellung
Status-Anzeigen
Die Bildschirm-Aufteilung so wählen, daß gewünschter Status
angezeigt wird!
Im unteren Abschnitt des Bildschirms stehen in den Programmlauf-
Betriebsarten Informationen über
Werkzeug-Position
Vorschub
aktive Zusatz-Funktionen
Über Softkeys können weitere Status-Informationen im rechten
Bildschirmfenster eingeblendet werden:
Programm-
Informationen
Werkzeug-Positionen
Werkzeug-Daten
Koordinaten-
Umrechnungen
