12
Grundlagen

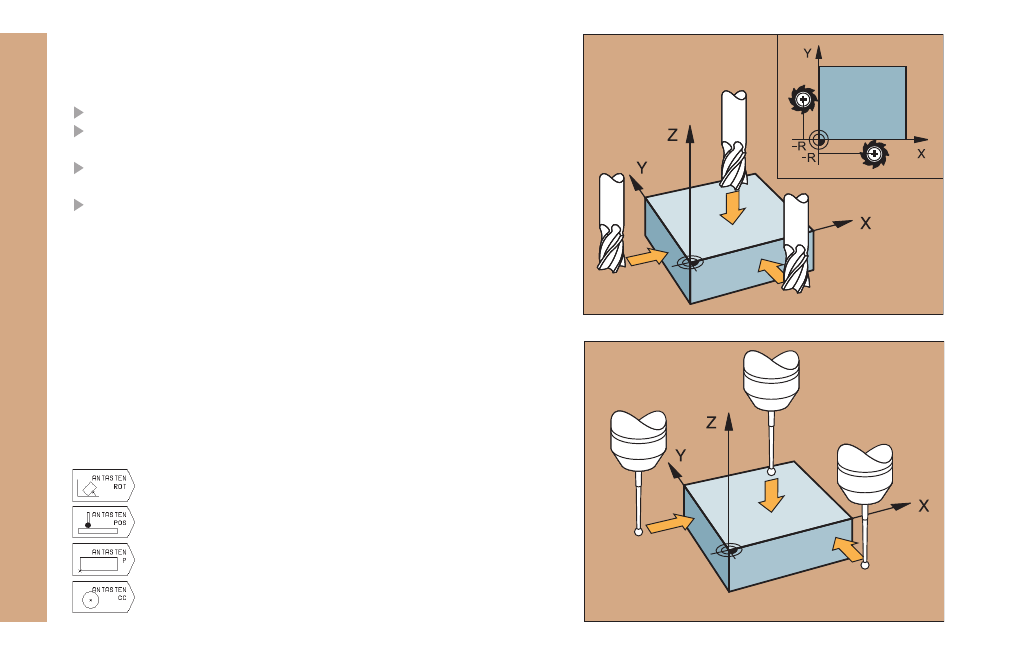

Bezugspunkt-Setzen ohne 3D-Tastsystem
Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordina-
ten einer bekannten Werkstück-Position gesetzt:
Nullwerkzeug mit bekanntem Radius einwechseln
Betriebsart Manueller Betrieb oder
EL. Handrad wählen
Bezugsfläche in der Werkzeugachse ankratzen und
Werkzeug-Länge eingeben
Bezugsflächen in der Bearbeitungs-Ebene ankratzen und Position
des Werkzeug-Mittelpunkts eingeben
Bezugspunkt-Setzen mit 3D-Tastsystem
Besonders schnell, einfach und genau erfolgt das Bezugspunkt-
Setzen mit einem HEIDENHAIN 3D-Tastsystem.
Folgende Antast-Funktionen stehen in den Betriebsarten
Manueller Betrieb und El. Handrad zur Verfügung:
Grunddrehung
Bezugspunkt-Setzen in einer beliebigen Achse
Ecke als Bezugspunkt setzen
Kreismittelpunkt als Bezugspunkt setzen
