Taschen,
Zapfen
und
Nuten

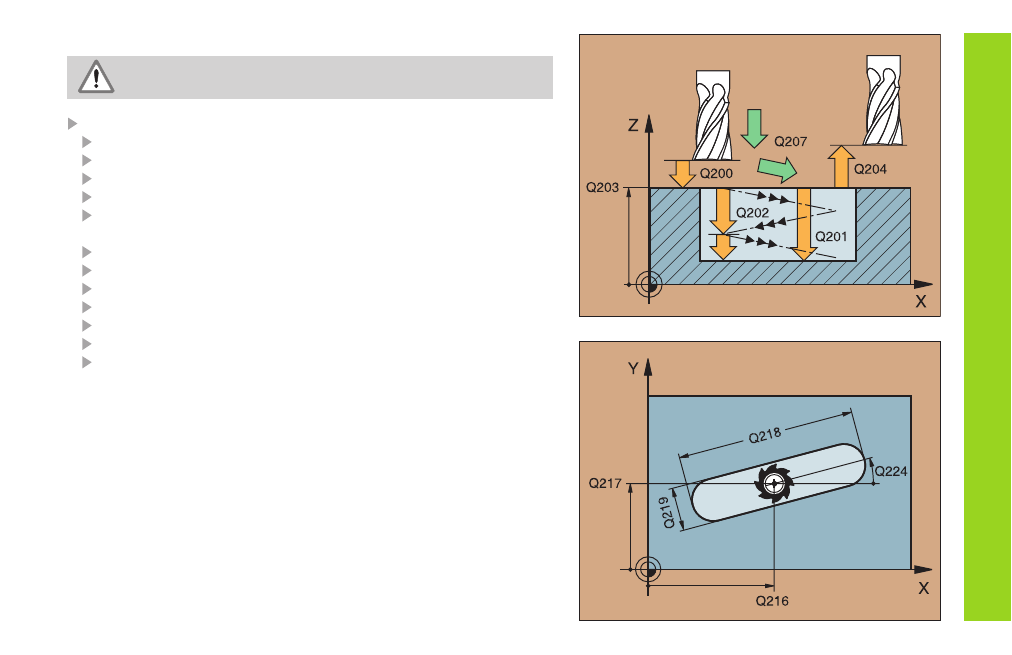

NUT PENDELND (210)
Der Fräserdurchmesser darf nicht größer als die Nutbreite
und nicht kleiner als ein Drittel der Nutbreite sein!
CYCL DEF: Zyklus 210 NUT PENDELND wählen
Sicherheits-Abstand: Q200
Tiefe: Abstand Werkstückoberfläche – Nutgrund: Q201
Vorschub Fräsen: Q207
Zustell-Tiefe: Q202
Bearbeitungs-Umfang (0/1/2): Schruppen und Schlichten, nur
Schruppen oder nur Schlichten: Q215
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Mitte 1. Achse: Q216
Mitte 2. Achse: Q217
1. Seiten-Länge: Q218
2. Seiten-Länge: Q219
Drehwinkel um den die gesamte Nut gedreht wird: Q224
Die TNC positioniert das Werkzeug in der Werkzeug-Achse und in der
Bearbeitungsebene automatisch vor. Beim Schruppen taucht das
Werkzeug pendelnd von einem zum anderen Nutende ins Material
ein. Vorbohren ist daher nicht erforderlich.
