52
Zyklen
zur
Koordinaten-Umrechnung

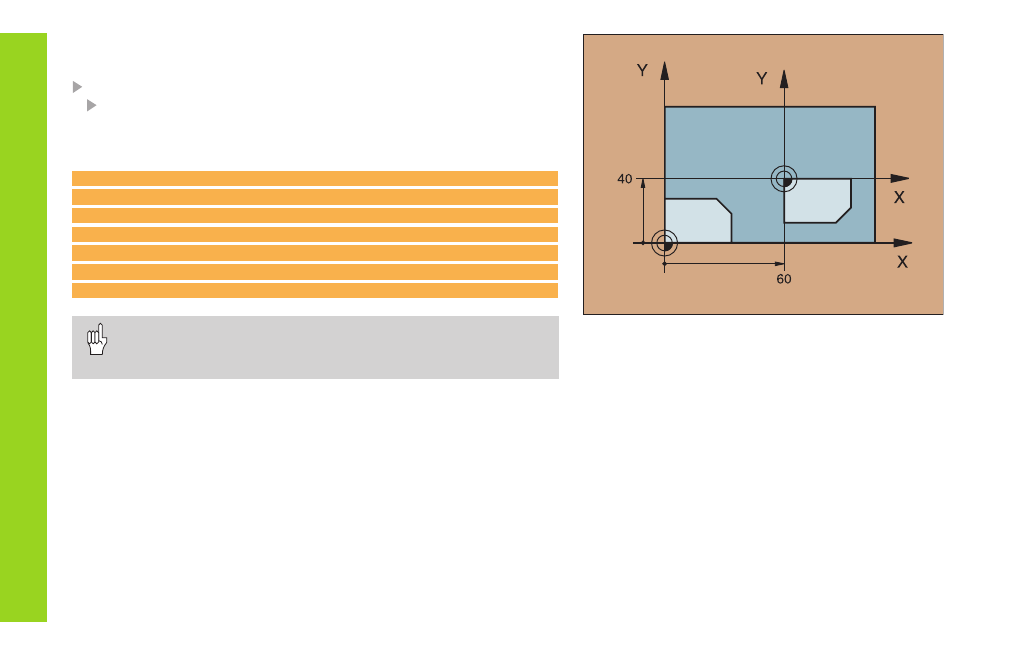

SPIEGELN (8)
CYCL DEF: Zyklus 8 SPIEGELN wählen
Gespiegelte Achse eingeben: X oder Y bzw. X und Y
SPIEGELN rücksetzen: Erneute Zyklus-Definition mit Eingabe NO ENT
15 CALL LBL1
16 CYCL DEF 7.0 NULLPUNKT
17 CYCL DEF 7.1 X+60
18 CYCL DEF 7.2 Y+40
19 CYCL DEF 8.0 SPIEGELN
20 CYCL DEF 8.1 Y
21 CALL LBL1
• Die Werkzeug-Achse kann nicht gespiegelt werden!
• Der Zyklus spiegelt immer die Original-Kontur (hier im
Beispiel im Unterprogramm LBL1 abgelegt)!
