44
Taschen,
Zapfen
und
Nuten
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3.0 NUTENFRAESEN
13 CYCL DEF 3.1 ABST 2
14 CYCL DEF 3.2 TIEFE -15
15 CYCL DEF 3.3 ZUSTLG 5 F80
16 CYCL DEF 3.4 X+50
17 CYCL DEF 3.5 Y+15
18 CYCL DEF 3.6 F120
19 L Z+100 R0 FMAX M6
20 L X+16 Y+25 R0 FMAX M3
21 L Z+2 M99

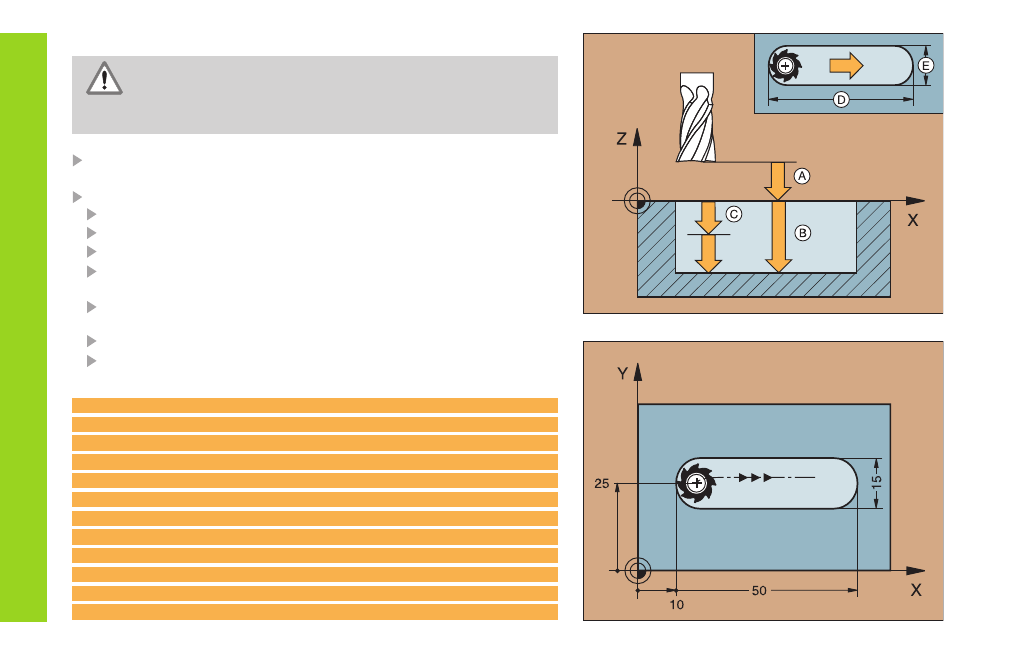

NUTENFRAESEN (3)
Der Zyklus erfordert einen Fräser mit Stirnzahn über Mitte
schneidend (DIN 844) oder Vorbohren am Startpunkt!
Der Fräserdurchmesser darf nicht größer als die Nutbreite
und nicht kleiner als die Hälfte der Nutbreite sein!
Vorpositionieren in die Mitte der Nut und um den Werkzeug-Radius
versetzt in die Nut mit Radiuskorrektur R0
CYCL DEF: Zyklus 3 NUTENFRAESEN wählen
Sicherheits-Abstand:
A
Frästiefe: Tiefe der Nut:
B
Zustell-Tiefe:
C
Vorschub Tiefenzustellung: Verfahrgeschwindigkeit
beim Einstechen
1. Seiten-Länge: Länge der Nut:
D
Erste Schnittrichtung durch Vorzeichen festlegen
2. Seiten-Länge: Breite der Nut:
E
Vorschub (zum Fräsen)
