Bohrzyklen
11 CYCL DEF 204 RUECKW.-SENKEN
Q200 = 2 ;SICHERHEITS-ABST.
Q249 = +5 ;TIEFE SENKUNG
Q250 = 20 ;MATERIALSTAERKE
Q251 = 3,5 ;EXZENTERMASS
Q252 = 15 ;SCHNEIDENHOEHE
Q253 = 750 ;VORSCHUB VORPOS.
Q254 = 200 ;VORSCHUB SENKEN
Q255 = 0,5 ;VERWEILZEIT
Q203 = +0 ;KOOR. OBERFLÄCHE
Q204 = 50 ;2. SICHERHEITS-ABST.
Q214 = 1 ;FREIFAHR-RICHTUNG

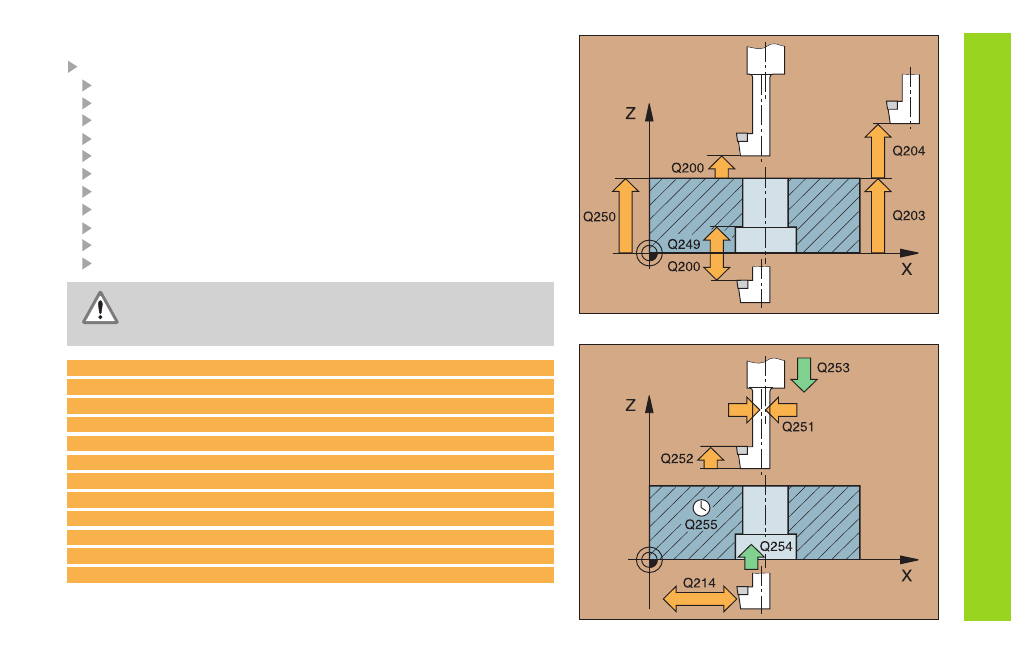

RUECKWAERTS-SENKEN (204)
CYCL DEF: Zyklus 204 RUECKWAERTS-SENKEN wählen
Sicherheits-Abstand: Q200
Tiefe Senken: Q249
Materialstärke: Q250
Exzentermaß: Q251
Schneidenhöhe: Q252
Vorschub Vorpositionieren: Q253
Vorschub Senken: Q254
Verweilzeit am Senkungsgrund: Q255
Koord. Werkstück-Oberfläche: Q203
2. Sicherheits-Abstand: Q204
Freifahrrichtung (0/1/2/3/4): Q214
• Kollisionsgefahr! Freifahr-Richtung so wählen, daß das
Werkzeug vom Bohrungsgrund wegfährt!
• Zyklus nur mit Rückwärts-Bohrstangen verwenden!
