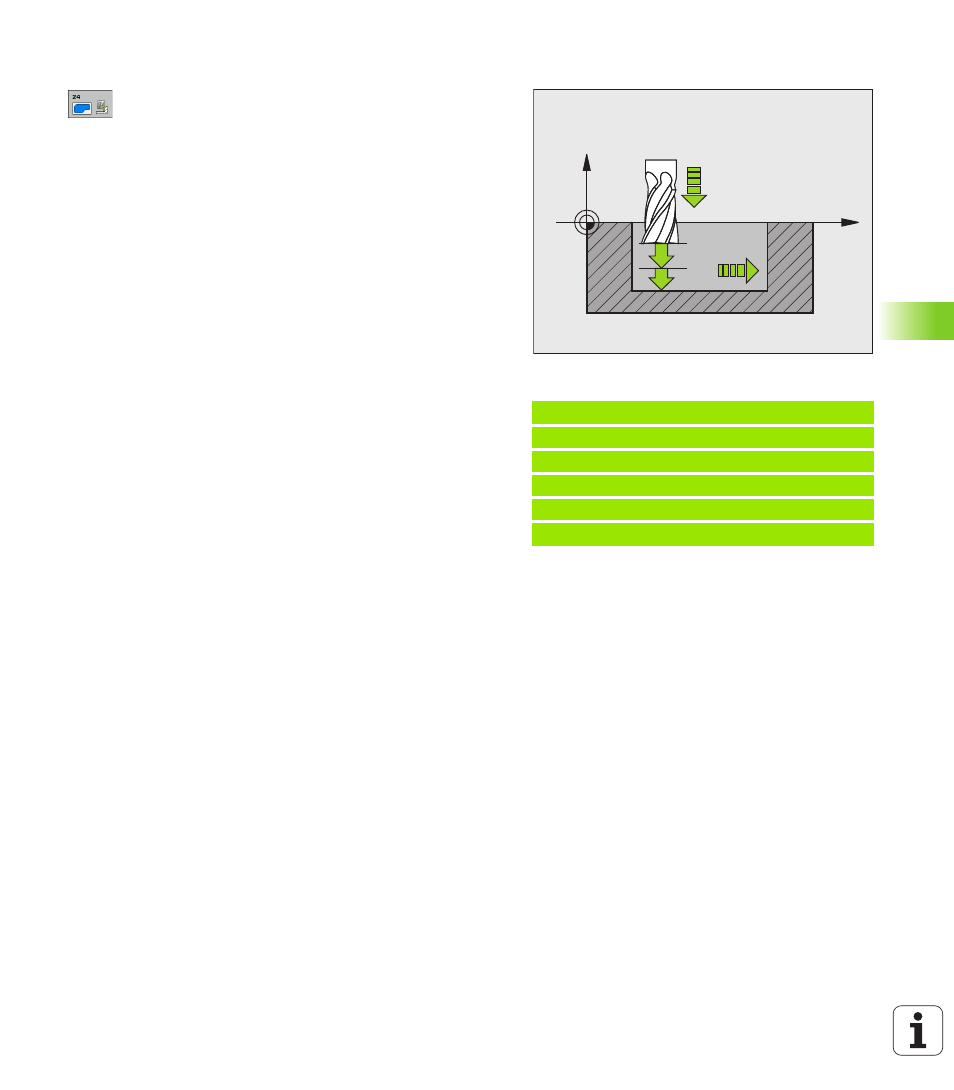

8 SCHLICHTEN SEITE (Zyklus 24, DIN/ISO: G124)
Zyklusparameter
U
Drehsinn? Uhrzeigersinn = –1 Q9:
Bearbeitungsrichtung:
+1:Drehung im Gegen-Uhrzeigersinn
–1:Drehung im Uhrzeigersinn
U
Zustell-Tiefe Q10 (inkremental): Maß, um das das
Werkzeug jeweils zugestellt wird. Eingabebereich
-99999,9999 bis 99999,9999
U
Vorschub Tiefenzustellung Q11: Eintauchvorschub.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO,
FU, FZ
U
Vorschub Ausräumen Q12: Fräsvorschub.
Eingabebereich 0 bis 99999,9999 alternativ FAUTO,
FU, FZ
U
Schlichtaufmaß Seite Q14 (inkremental): Aufmaß für
mehrmaliges Schlichten; der letzte Schlicht-Rest wird
ausgeräumt, wenn Sie Q14 = 0 eingeben.
Eingabebereich -99999,9999 bis 99999,9999
Beispiel: NC-Sätze
61 CYCL DEF 24 SCHLICHTEN SEITE
Q9=+1
;DREHSINN
Q10=+5
;ZUSTELL-TIEFE
Q11=100
;VORSCHUB TIEFENZ.
Q12=350
;VORSCHUB RAEUMEN
Q14=+0
;AUFMASS SEITE
X
Z
Q11
Q12
Q10
