2.2 Must
er
-Definition P
A
T
TERN DEF

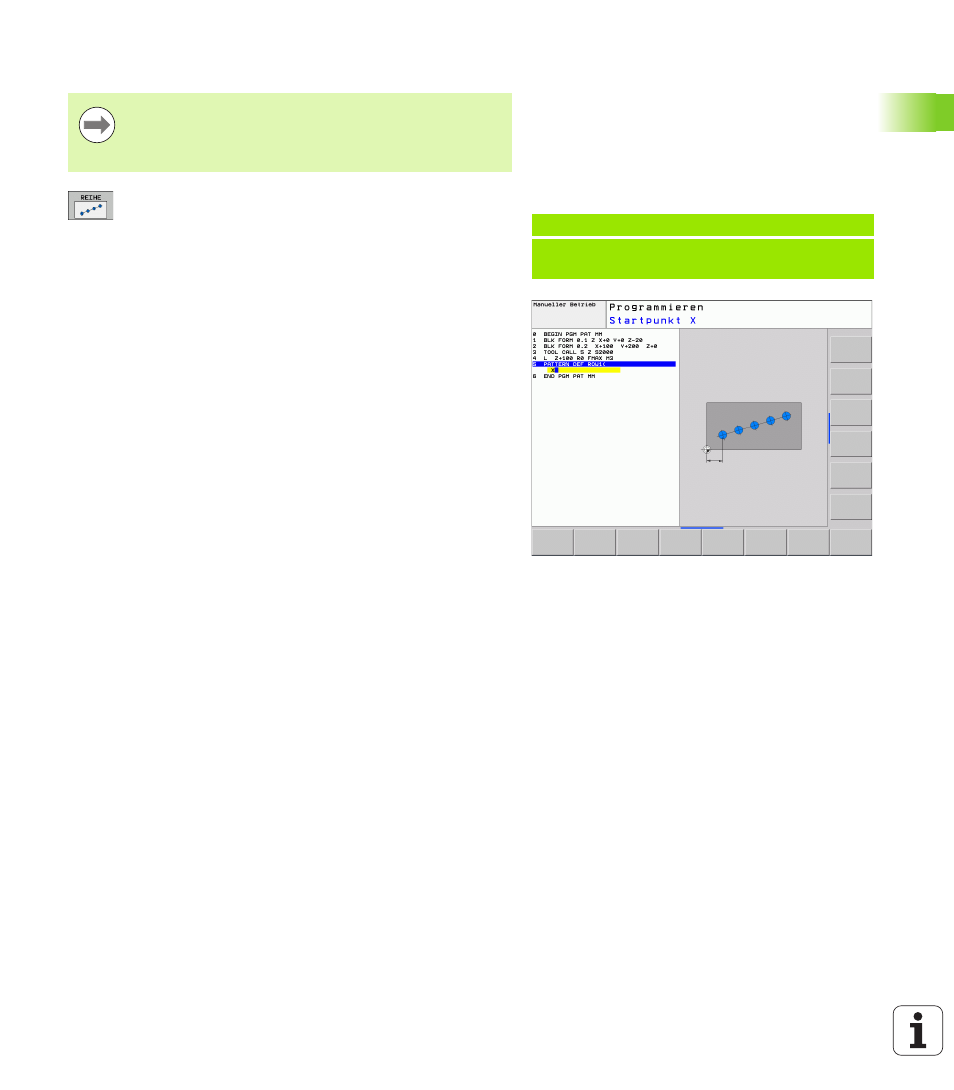

Einzelne Reihe definieren
U
Startpunkt X
(absolut): Koordinate des Reihen-
Startpunktes in der X-Achse
U
Startpunkt Y
(absolut): Koordinate des Reihen-
Startpunktes in der Y-Achse
U
Abstand Bearbeitungspositionen (inkremental)
:
Abstand zwischen den Bearbeitungspositionen. Wert
positiv oder negativ eingebbar
U
Anzahl Bearbeitungen
: Gesamtanzahl der
Bearbeitungspositionen
U
Drehlage des gesamten Musters (absolut)
:
Drehwinkel um den eingegebenen Startpunkt.
Bezugsachse: Hauptachse der aktiven
Bearbeitungsebene (z.B. X bei Werkzeug-Achse Z).
Wert positiv oder negativ eingebbar
U
Koordinate Werkstück-Oberfläche
(absolut):
Z-Koordinate eingeben, an der die Bearbeitung
starten soll
Wenn Sie eine Werkstückoberfläche in Z ungleich 0
definieren, dann wirkt dieser Wert zusätzlich zur
Werkstückoberfläche Q203, die Sie im Bearbeitungszyklus
definiert haben.
Beispiel: NC-Sätze
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
