Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.6 BEZUGSPUNKT KREIS INNE
N (Zyklus 412, DIN/ISO: G412)
U
Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U
Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
U
Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
U
Fahren auf sichere Höhe Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe
verfahren
U
Nullpunkt-Nummer in Tabelle Q305: Nummer in
der Nullpunkt-Tabelle/Preset-Tabelle angeben, in der
die TNC die Koordinaten der Taschenmitte speichern
soll. Bei Eingabe von Q305=0, setzt die TNC die
Anzeige automatisch so, dass der neue Bezugspunkt
in der Taschenmitte sitzt. Eingabebereich 0 bis 2999
U
Neuer Bezugspunkt Hauptachse Q331 (absolut):
Koordinate in der Hauptachse, auf die die TNC die
ermittelte Taschenmitte setzen soll.
Grundeinstellung = 0. Eingabebereich -99999,9999
bis 99999,9999
U
Neuer Bezugspunkt Nebenachse Q332 (absolut):
Koordinate in der Nebenachse, auf die die TNC die
ermittelte Taschenmitte setzen soll.
Grundeinstellung = 0. Eingabebereich -99999,9999
bis 99999,9999
U
Messwert-Übergabe (0,1) Q303: Festlegen, ob der
ermittelte Bezugspunkt in der Nullpunkt-Tabelle oder
in der Preset-Tabelle abgelegt werden soll:
-1: Nicht verwenden! Wird von der TNC eingetragen,
wenn alte Programme eingelesen werden (siehe
„Berechneten Bezugspunkt speichern” auf Seite
312)
0: Ermittelten Bezugspunkt in die aktive Nullpunkt-
Tabelle schreiben. Bezugssystem ist das aktive
Werkstück-Koordinatensystem
1: Ermittelten Bezugspunkt in die Preset-Tabelle
schreiben. Bezugssystem ist das Maschinen-
Koordinatensystem (REF-System)

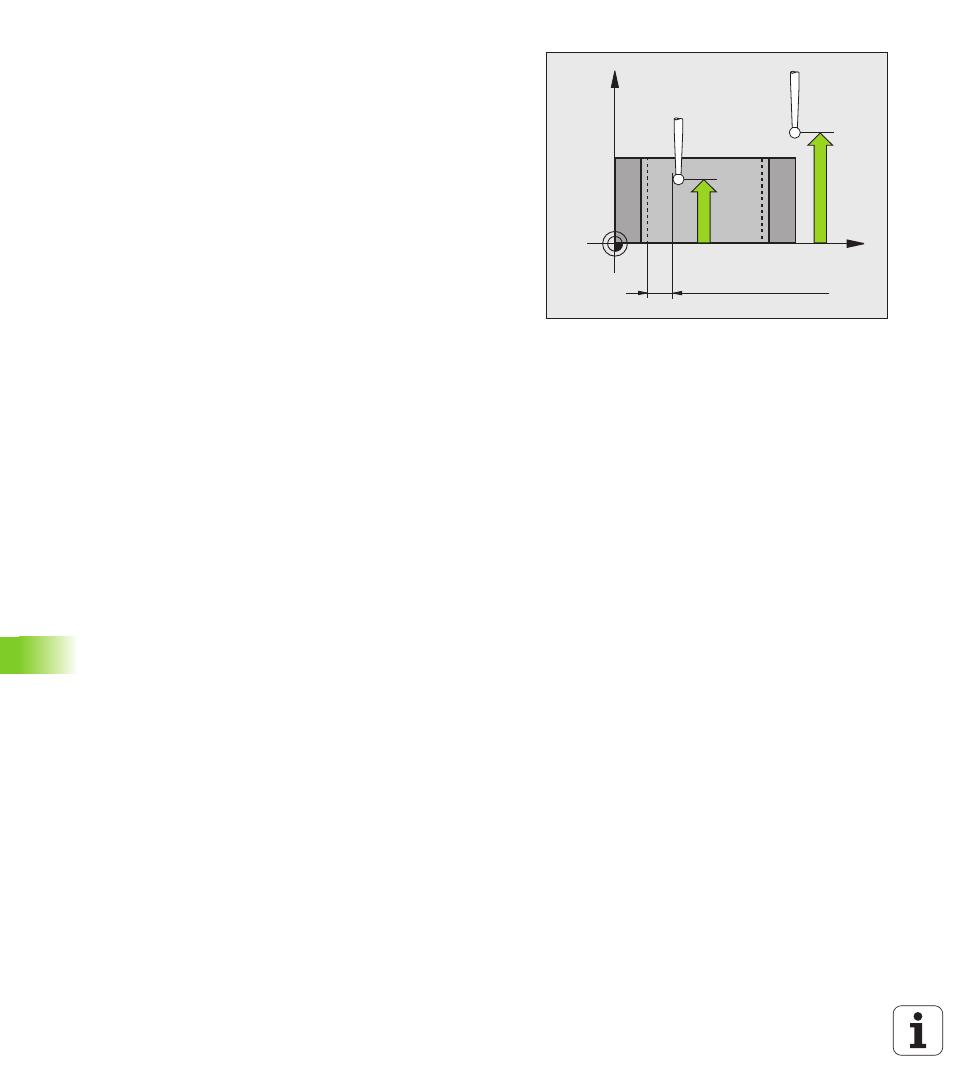

X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
