3.6 UNIVER
SAL
-BOHREN
(Zyklus
203, DIN/ISO: G203)
Zyklusparameter
U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
U Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund (Spitze des Bohrkegels).
Eingabebereich -99999,9999 bis 99999,9999
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Bohren
in mm/min. Eingabebereich 0 bis 99999,999 alternativ
FAUTO, FU
U Zustell-Tiefe Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird.
Eingabebereich 0 bis 99999,9999. Die Tiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
„ Zustell-Tiefe und Tiefe gleich sind
„ die Zustell-Tiefe größer als die Tiefe und
gleichzeitig kein Spanbruch definiert ist
U Verweilzeit oben Q210: Zeit in Sekunden, die das
Werkzeug auf Sicherheits-Abstand verweilt,
nachdem es die TNC zum Entspanen aus der
Bohrung herausgefahren hat. Eingabebereich 0 bis
3600,0000
U Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,9999
U Abnahmebetrag Q212 (inkremental): Wert, um den
die TNC die Zustell-Tiefe Q202 nach jeder Zustellung
verkleinert. Eingabebereich 0 bis 99999,9999

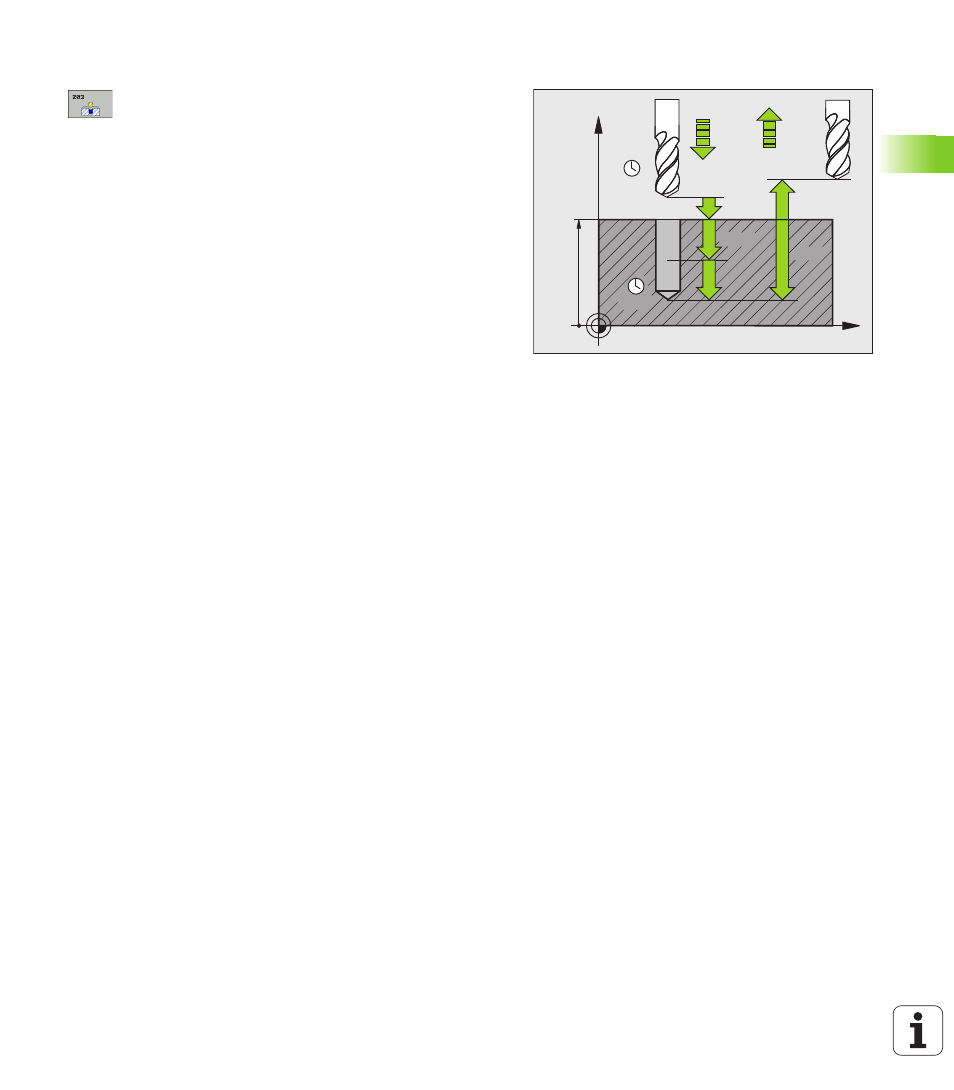

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
