3.5 A
U
SDREHEN (Zyklus 202, DIN/ISO: G202)
Zyklusparameter
U Sicherheits-Abstand Q200 (inkremental): Abstand
Werkzeugspitze – Werkstück-Oberfläche.
Eingabebereich 0 bis 99999,9999
U Tiefe Q201 (inkremental): Abstand Werkstück-
Oberfläche – Bohrungsgrund. Eingabebereich
-99999,9999 bis 99999,9999
U Vorschub Tiefenzustellung Q206:
Verfahrgeschwindigkeit des Werkzeugs beim
Ausdrehen in mm/min. Eingabebereich 0 bis
99999,999 alternativ FAUTO, FU
U Verweilzeit unten Q211: Zeit in Sekunden, in der das
Werkzeug am Bohrungsgrund verweilt.
Eingabebereich 0 bis 3600,0000
U Vorschub Rückzug Q208: Verfahrgeschwindigkeit
des Werkzeugs beim Herausfahren aus der Bohrung
in mm/min. Wenn Sie Q208=0 eingeben, dann gilt
Vorschub Tiefenzustellung. Eingabebereich 0 bis
99999,999 alternativ FMAX, FAUTO
U Koord. Werkstück-Oberfläche Q203 (absolut):
Koordinate Werkstück-Oberfläche. Eingabebereich
-99999,9999 bis 99999,9999
U 2. Sicherheits-Abstand Q204 (inkremental):
Koordinate Spindelachse, in der keine Kollision
zwischen Werkzeug und Werkstück (Spannmittel)
erfolgen kann. Eingabebereich 0 bis 99999,999

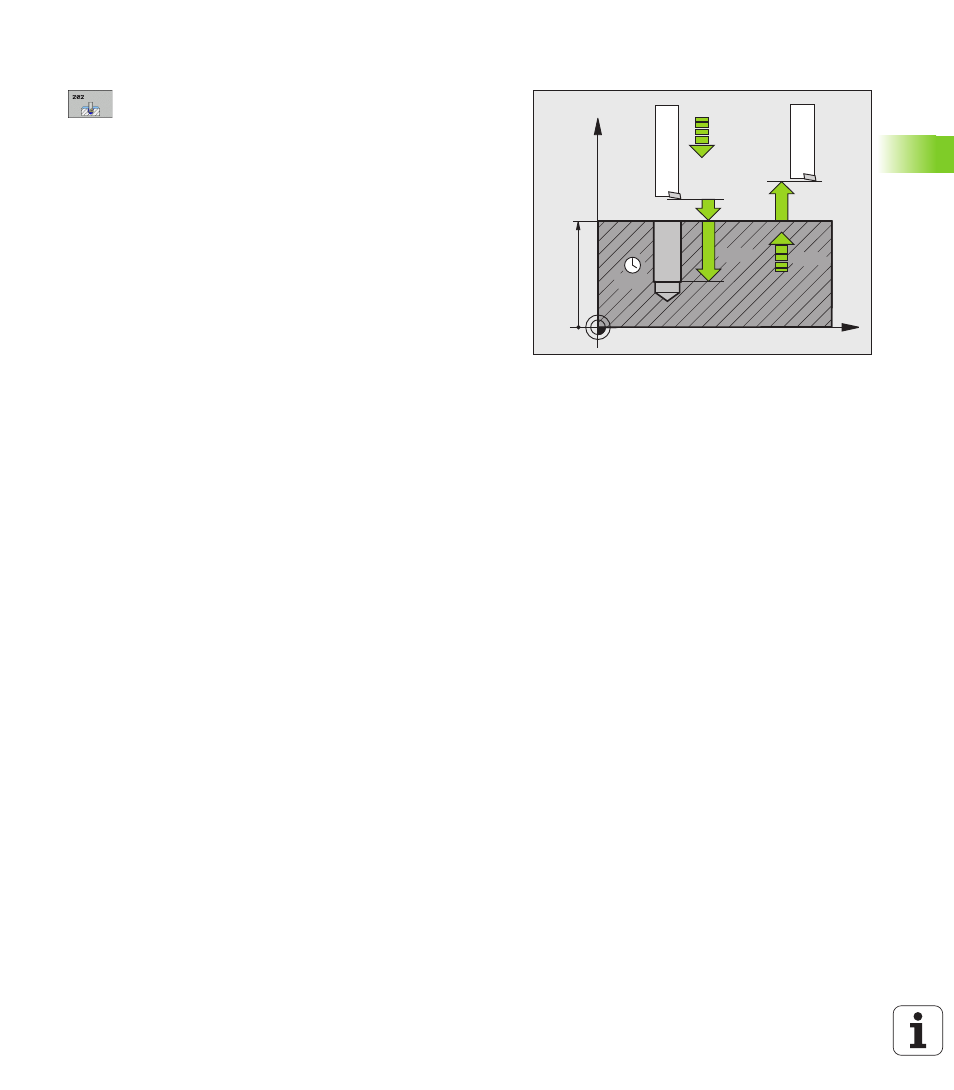

X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
