Zyklusparameter – HEIDENHAIN TNC 320 (340 55x-05) Cycle programming Benutzerhandbuch
Seite 377
HEIDENHAIN TNC 320
377

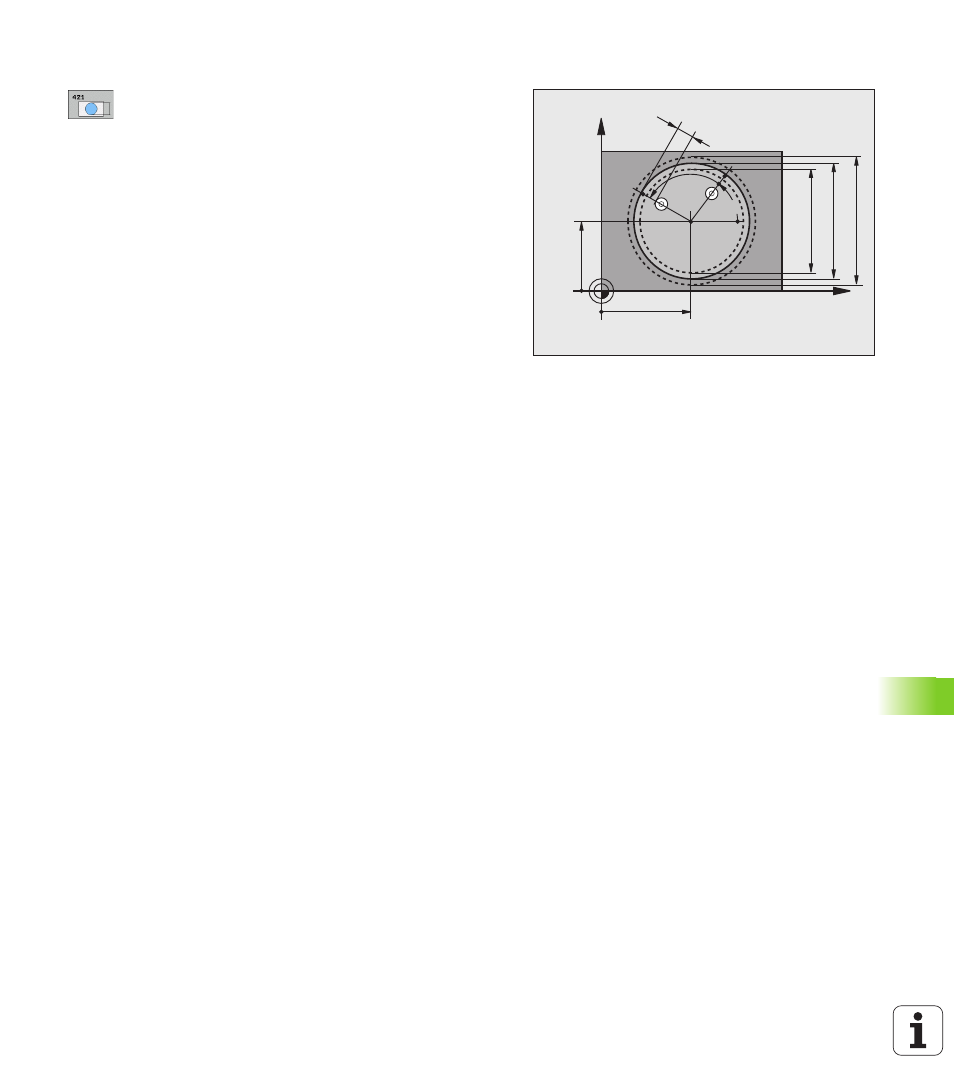

16.5 MESSEN BOHRUNG (Zyklus
421, DIN/ISO: G421)
Zyklusparameter
U
Mitte 1. Achse Q273 (absolut): Mitte der Bohrung in
der Hauptachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U
Mitte 2. Achse Q274 (absolut): Mitte der Bohrung in
der Nebenachse der Bearbeitungsebene.
Eingabebereich -99999,9999 bis 99999,9999
U
Soll-Durchmesser Q262: Durchmesser der Bohrung
eingeben. Eingabebereich 0 bis 99999,9999
U
Startwinkel Q325 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem ersten
Antastpunkt. Eingabebereich -360,0000 bis 360,0000
U
Winkelschritt Q247 (inkremental): Winkel
zwischen zwei Messpunkten, das Vorzeichen des
Winkelschritts legt die Bearbeitungsrichtung fest
(- = Uhrzeigersinn). Wenn Sie Kreisbögen
vermessen wollen, dann programmieren Sie einen
Winkelschritt kleiner 90°. Eingabebereich
-120,0000 bis 120,0000
X
Y
Q274
±Q280
Q273
±Q279
Q27
6
Q325
Q247
Q262
Q275
SET_UP(TCHPROBE.TP)
+
Q320
