Seite 120 – HEIDENHAIN iTNC 530 (340 49x-02) Pilot Benutzerhandbuch
Seite 120
120
Be
arbeitungspositione
n
definieren

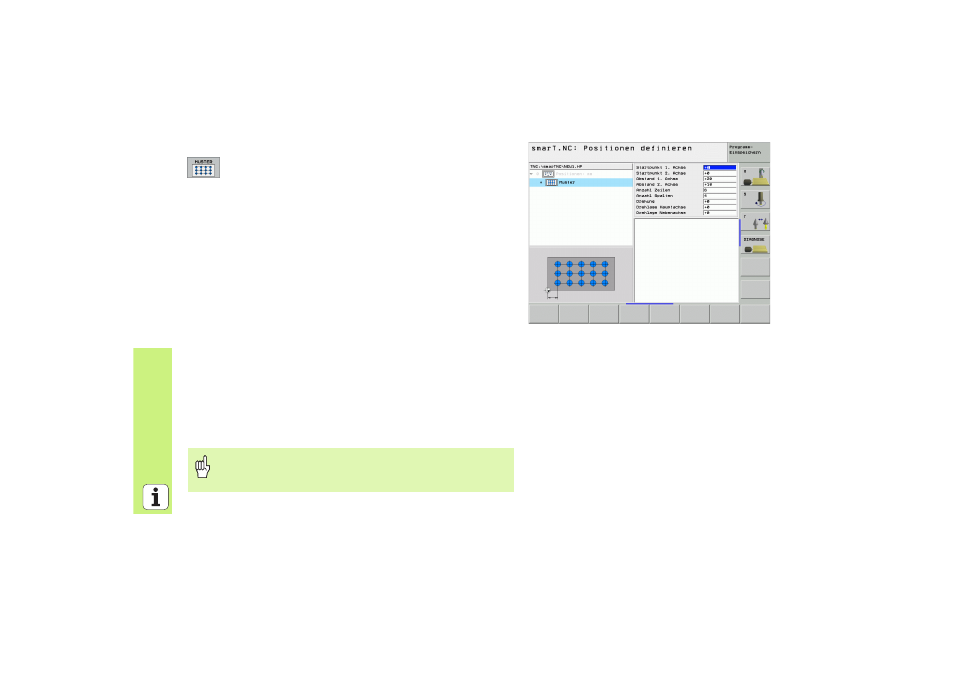

Muster, gerade, gedreht oder verzerrt
8
Startpunkt 1. Achse
: Koordinate des Muster-Startpunktes
1
in der Hauptachse der Bearbeitungsebene
8
Startpunkt 2. Achse
: Koordinate des Muster-Startpunktes
2
in der Nebenachse der Bearbeitungsebene
8
Abstand 1. Achse
: Abstand der Bearbeitungspositionen in
der Hauptachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar
8
Abstand 2. Achse
: Abstand der Bearbeitungspositionen in
der Nebenachse der Bearbeitungsebene. Wert positiv oder
negativ eingebbar
8
Anzahl Zeilen
: Gesamt-Zeilenanzahl des Musters
8
Anzahl Spalten
: Gesamt-Spaltenanzahl des Musters
8
Drehung
: Drehwinkel, um den das gesamte Muster um den
eingegebenen Startpunkt gedreht wird. Bezugsachse:
Hauptachse der aktiven Bearbeitungsebene (z.B. X bei
Werkzeug-Achse Z). Wert positiv oder negativ eingebbar
8
Drehlage Hauptachse
: Drehwinkel, um den ausschließlich
die Hauptachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.
8
Drehlage Nebenachse
: Drehwinkel, um den ausschließlich
die Nebenachse der Bearbeitungsebene bezogen auf den
eingegebenen Startpunkt verzerrt wird. Wert positiv oder
negativ eingebbar.
Die Parameter Drehlage Hauptachse und Drehlage Neben-
achse
wirken additiv auf eine zuvor durchgeführte Drehung
des gesamten Musters.
