143
Ko
ntu
rp
rog
ram
me aus DXF
-
Da
te
n erzeug
en (Software-
Option)

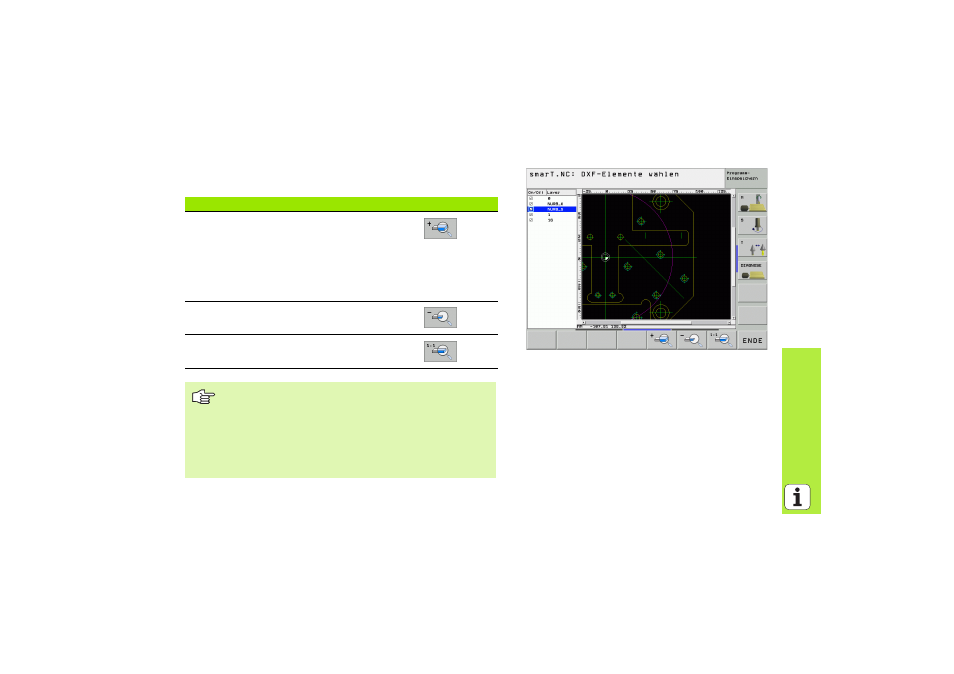

Zoom-Funktion
Um bei der Konturauswahl auch kleine Details leicht erkennen zu können,
stellt die TNC eine leistungsfähige Zoom-Funktion zur Verfügung:
Funktion Softkey
Werkstück vergrößern. Die TNC vergrößert
grundsätzlich so, dass die Mitte des momentan
dargestellten Ausschnittes jeweils vergrößert
wird. Ggf. mit den Bildlaufleisten die Zeichnung
so im Fenster positionieren, dass das
gewünschte Detail nach Betätigung des Soft-
keys direkt sichtbar ist.
Werkstück verkleinern
Werkstück in Originalgröße anzeigen
Wenn Sie eine Mouse mit Rad verwenden, dann können
Sie durch Drehen des Rades Aus- und Einzoomen. Das
Zoomzentrum liegt an der Stelle, an der sich der Mouse-
zeiger gerade befindet.
Im den Modi Layer einstellen und Bezugspunkt festle-
gen können Sie im eingezoomten Zustand den angezeig-
ten Ausschnitt mit den Cursor-Tasten verschieben.
