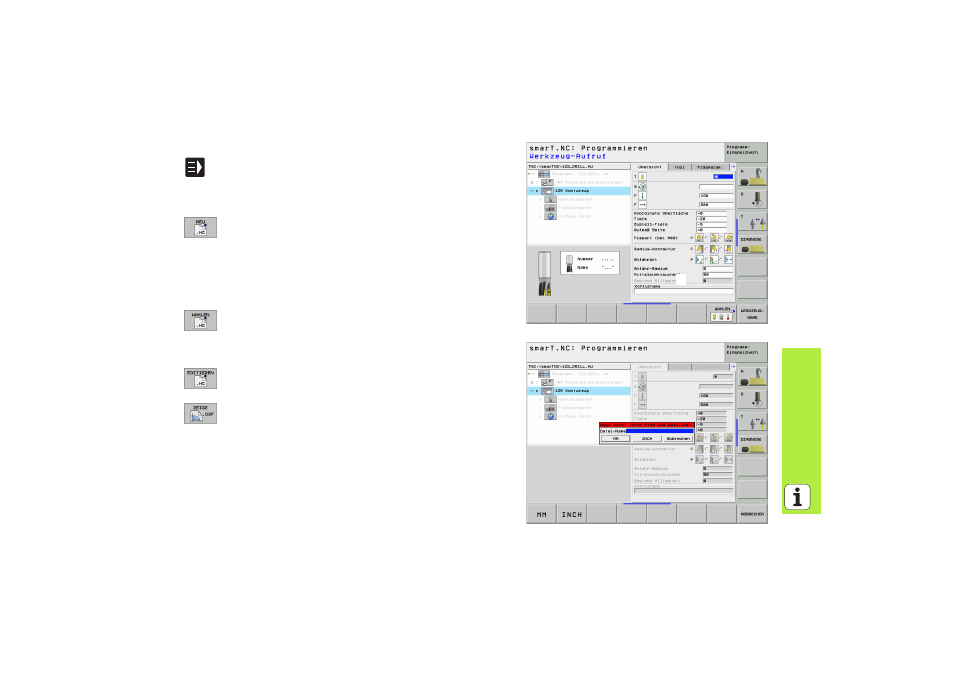

Konturprogrammierung aus einem Formular heraus starten
8
Betriebsart smarT.NC wählen
8
Beliebigen Bearbeitungsschritt wählen, für den Konturpro-
gramme erforderlich sind (UNIT 122, UNIT 125)
8
Eingabefeld wählen, in dem der Name des Konturpro-
gramms zu definieren ist (
1
, siehe Bild)
8
Um eine neue Datei zu erstellen: Datei-Namen (ohne
Datei-Typ) eingeben, mit Softkey NEU bestätigen
8
Maßeinheit des neuen Konturprogramms im Überblendfen-
ster mit Taste MM oder INCH bestätigen: smarT.NC öffnet
ein Konturprogramm in der von Ihnen gewählten Maßein-
heit, befindet sich anschließend in der Konturprogrammie-
rung und übernimmt automatisch die im Unit-Programm
festgelegte Rohteildefinition (Definition der Zeichenfläche)
8
Um eine vorhandene HC-Datei zu wählen: Softkey WÄH-
LEN HC drücken: smarT.NC zeigt ein Überblendfenster mit
vorhandenen Konturprogrammen. Eine der angezeigten
Konturprogramme wählen und mit Taste ENT oder Schalft-
läche OK ins Formular übernehmen
8
Um eine bereits gewählte HC-Datei zu editieren: Softkey
EDITIEREN drücken: smarT.NC startet dann direkt die Kon-
turprogrammeirung
8
Um eine HC-Datei mit dem DXF-Konverter zu erstellen:
Softkey ZEIGE DXF drücken: smarT.NC zeigt ein Überblend-
fenster mit vorhandenen DXF-Dateien. Eine der angezeigten
DXF-Dateien wählen und mit Taste ENT oder Schalftläche
OK übernehmen: Die TNC startet den DXF-Konverter, mit
dem Sie die gewünschte Kontur selektieren und den Kontur-
namen direkt ins Formular speichern können (siehe “Kontur-
programme aus DXF-Daten erzeugen (Software-Option)”
auf Seite 133.)
