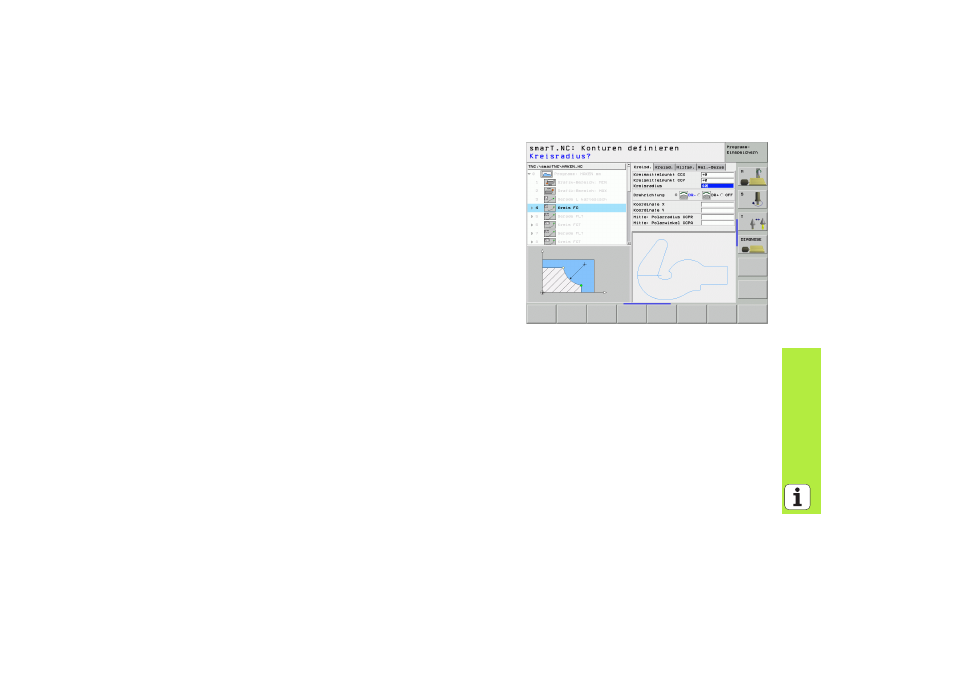

Arbeiten mit der Konturprogrammierung
Übersicht
Die Programmierung der Konturelemente erfolgt mit den bekannten Klar-
text-Dialog-Funktionen. Neben den grauen Bahnfunktionstasten steht
selbstverständlich auch die leistungsfähige Freie Konturprogrammierung
FK zur Verfügung, deren Formulare per Softkeys aufzurufen sind.
Besonders hilfreich bei der Freien Kontur-Programmierung FK sind die
Hilfsbilder, die zu jedem Eingabefeld verfügbar sind und verdeutlichen,
welcher Parameter einzugeben ist.
Alle bekannten Funktionen der Programmier-Grafik, stehen auch in
smarT.NC uneingeschränkt zur Verfügung.
Die Dialogführung in den Formularen ist nahezu identisch zur Dialogfüh-
rung bei der Klartext-Programmierung:
Die orangenen Achstasten positionieren den Cursor ins entsprechende
Eingabefeld
Mit der orangenen Taste I schalten Sie zwischen Absolut- und Inkre-
mental-Programmierung um
Mit der orangenen Taste P schalten Sie zwischen kartesischer und
Polarkoordinaten-Programmierung um
