Unit 254 Runde Nut

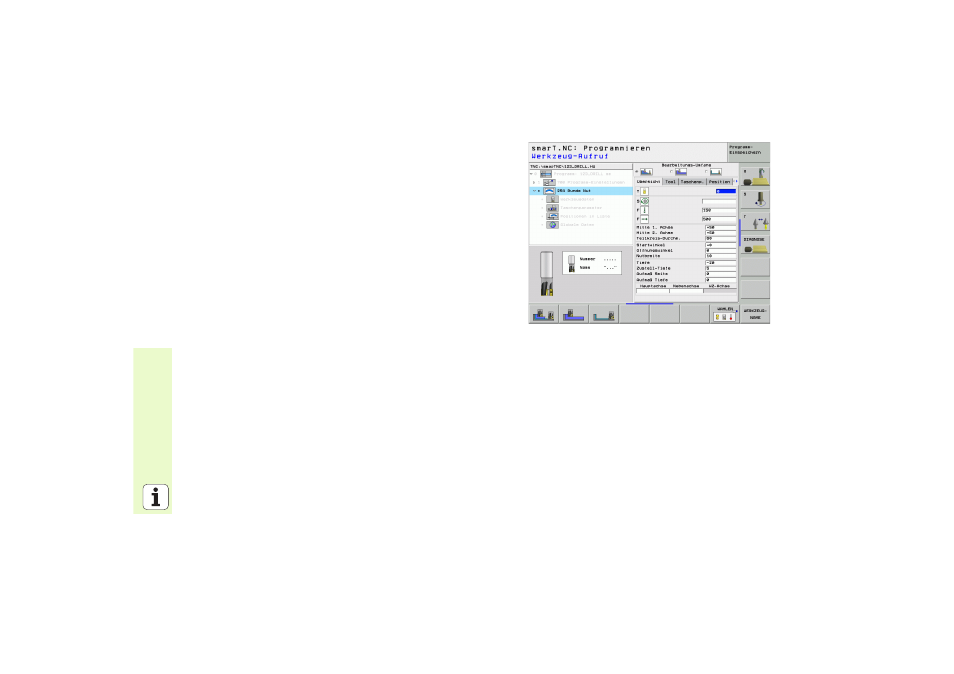

Parameter im Formular Übersicht:
8 Bearbeitungs-Umfang : Schruppen und schlichten, nur schruppen oder
nur schlichten per Softkey wählen
8 T : Werkzeug-Nummer oder -Name (per Softkey umschaltbar)
8 S : Spindeldrehzahl [U/min] oder Schnittgeschwindigkeit [m/min]
8 F : Vorschub Tiefenzustellung [mm/min], FU [mm/U] oder FZ [mm/Zahn]
8 F : Fräsvorschub [mm/min], FU [mm/U] oder FZ [mm/Zahn]
8 Mitte 1. Achse : Teilkreis-Mitte Hauptachse
8 Mitte 2. Achse : Teilkreis-Mitte Nebenachse
8 Teilkreis-Durchmesser
8 Startwinkel : Polarwinkel des Startpunktes
8 Öffnungswinkel
8 Nutbreite
8 Tiefe : Endtiefe der Nut
8 Zustell-Tiefe : Maß, um welches das Werkzeug jeweils zugestellt
wird
8 Aufmaß Seite : Schlichtaufmaß Seite
8 Aufmaß Tiefe : Schlichtaufmaß Tiefe
8 Bearbeitungspositionen (siehe „Bearbeitungspositionen definieren”
auf Seite 111.)
