me aus DXF
-
Da
te
n erzeug
en (Software-
Option)
Grundeinstellungen

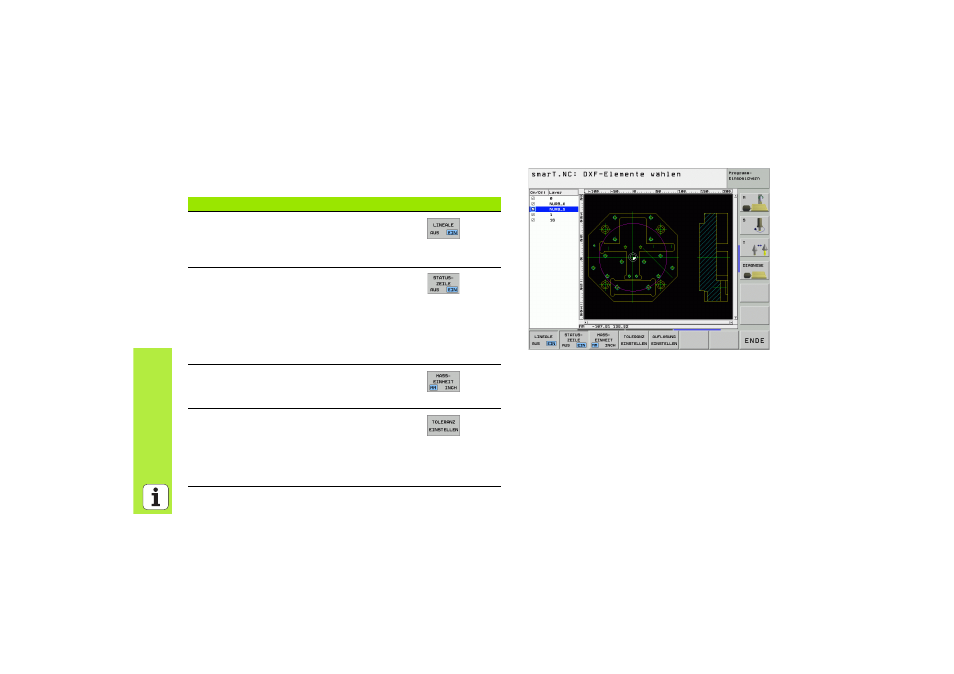

Auf der dritten Softkey-Leiste stehen verschieden Einstellmöglichkeiten
zur Verfügung:
Einstellung
Softkey
Lineale anzeigen/nicht anzeigen: Die TNC zeigt
die Lineale am linken und oberen Rand der Zeich-
nung an. Die auf dem Lineal angezeigten Werte
beziehen sich auf den Zeichnungs-Nullpunkt.
Statuszeile anzeigen/nicht anzeigen: Die TNC
zeigt die Statuszeile am unteren Rand der Zeich-
nung an. In der Stauszeile stehen folgende Infor-
mationen zur Verfügung:
Aktive Maßeinheit (MM oder INCH)
X- und Y-Koordinate der atuellen Mouse-Posi-
tion
Maßeinheit MM/INCH: Maßeinheit der DXF-
Datei einstellen. In dieser Maßeinheit gibt die
TNC auch das Kontur-Programm aus
Toleranz einstellen. Die Toleranz legt fest, wie
weit benachbarte Konturelemente voneinder
entfernt sein dürfen. Mit der Toleranz können Sie
Ungenauigkeiten ausgleichen, die bei der Zeich-
nungserstellung gemacht wurden. Grundeinstel-
lung: 0.1 mm
