Bildschirm-Aufteilung beim Editieren

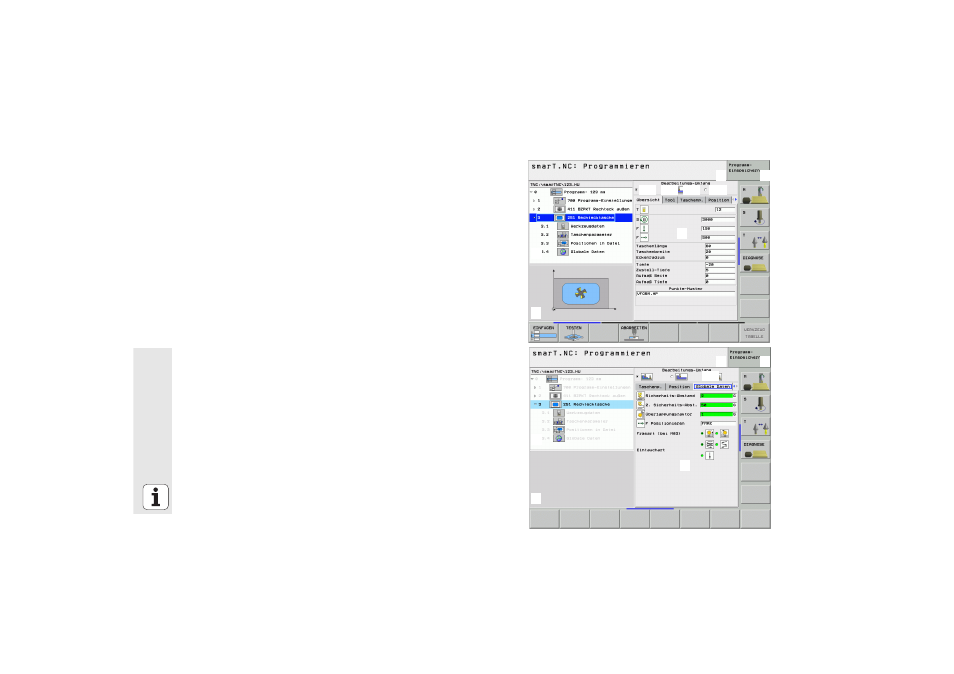

Der Bildschirm beim Editieren in smarT.NC hängt vom Datei-Typ ab, den
Sie gerade zum Editieren angewählt haben.
Unit-Programme editieren
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
4.4
1
5
1
1
2
1
3
1
4
1
4.5
1
5
1
Kopfzeile: Betriebsartentext, Fehlermeldungen
2
Aktive Hintergrund-Betriebsart
3
Baumstruktur (Treeview), in dem die definierten Bear-
beitungseinheiten strukturiert dargestellt werden
4
Formularfenster mit den jeweiligen Eingabeparametern:
In Abhängigkeit vom gewählten Bearbeitungsschritt,
können bis zu fünf Formulare vorhanden sein:
4.1: Übersichtsformular
Die Eingabe der Parameter im Übersichtsformular
genügt, um den jeweiligen Bearbeitungsschritt mit
Grundfunktionalität auszuführen. Die Daten des Über-
sichtsformulars sind ein Auszug der wichtigsten
Daten, die auch in den Detailformularen eingebbar
sind
4.2: Detailformular Werkzeug
Eingabe zusätzlicher werkzeugspezifischer Daten
4.3: Detailformular optionale Parameter
Eingabe von zusätzlichen, otionalen Bearbeitungspara-
metern
4.4: Detailformular Positionen
Eingabe von zusätzlichen Bearbeitungspositionen
4.5: Detailformular Globale Daten
Liste der wirksamen globalen Daten
5
Hilfsbildfenster, in dem der im Formular jeweils aktive
Eingabeparameter grafisch dargestellt ist
