UNIT-Programm grafisch testen und aba
rbe
iten

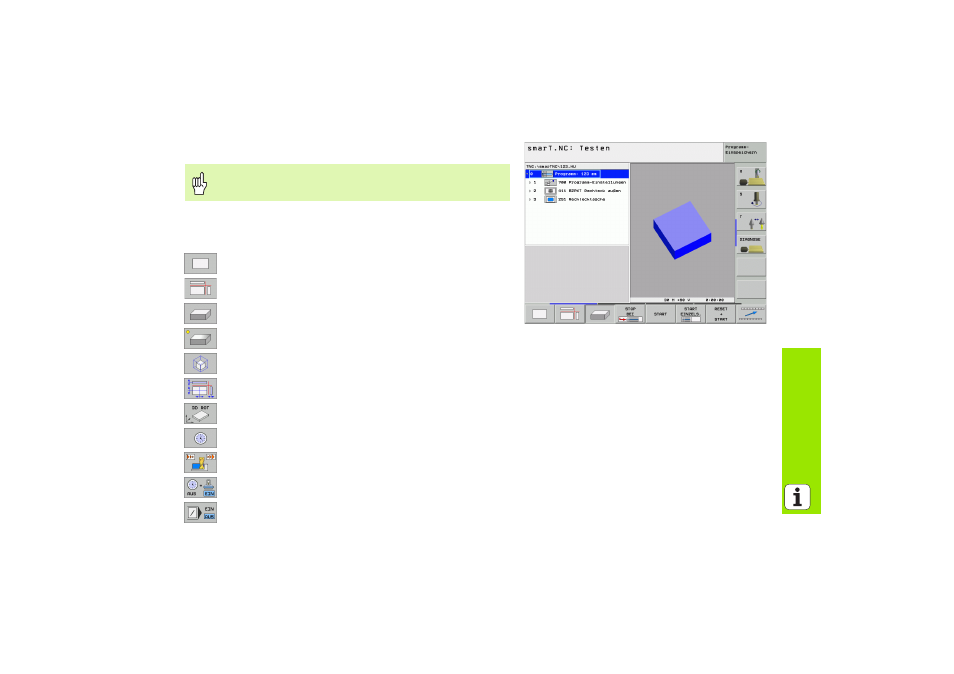

Test-Grafik und Programmlauf-Grafik
In den Unter-Betriebsarten Testen und Abarbeiten kann die TNC eine
Bearbeitung grafisch darstellen. Über Softkey sind folgende Funktionen
wählbar:
8 Draufsicht
8 Darstellung in 3 Ebenen
8 3D-Darstellung
8 Hochauflösende 3D-Darstellung
8 Funktionen zur Auschnitts-Vergrößerung
8 Funktionen für die Schnittebenen
8 Funktionen zum Drehen und Vergrößern/Verkleinern
8 Stoppuhr-Funktionen anwählen
8 Simulations-Geschwindigkeit einstellen
8 Funktion Bearbeitungszeit ermitteln
8 Programm-Sätze mit „/“-Zeichen beachten oder nicht
beachten
Die Bildschirmaufteilung GRAFIK oder PROGRAMM+GRA-
FIK wählen!
