HEIDENHAIN iTNC 530 215
6.5 Bahnbew
e
gung
en – P
o
lar
k
oor
dinat
e

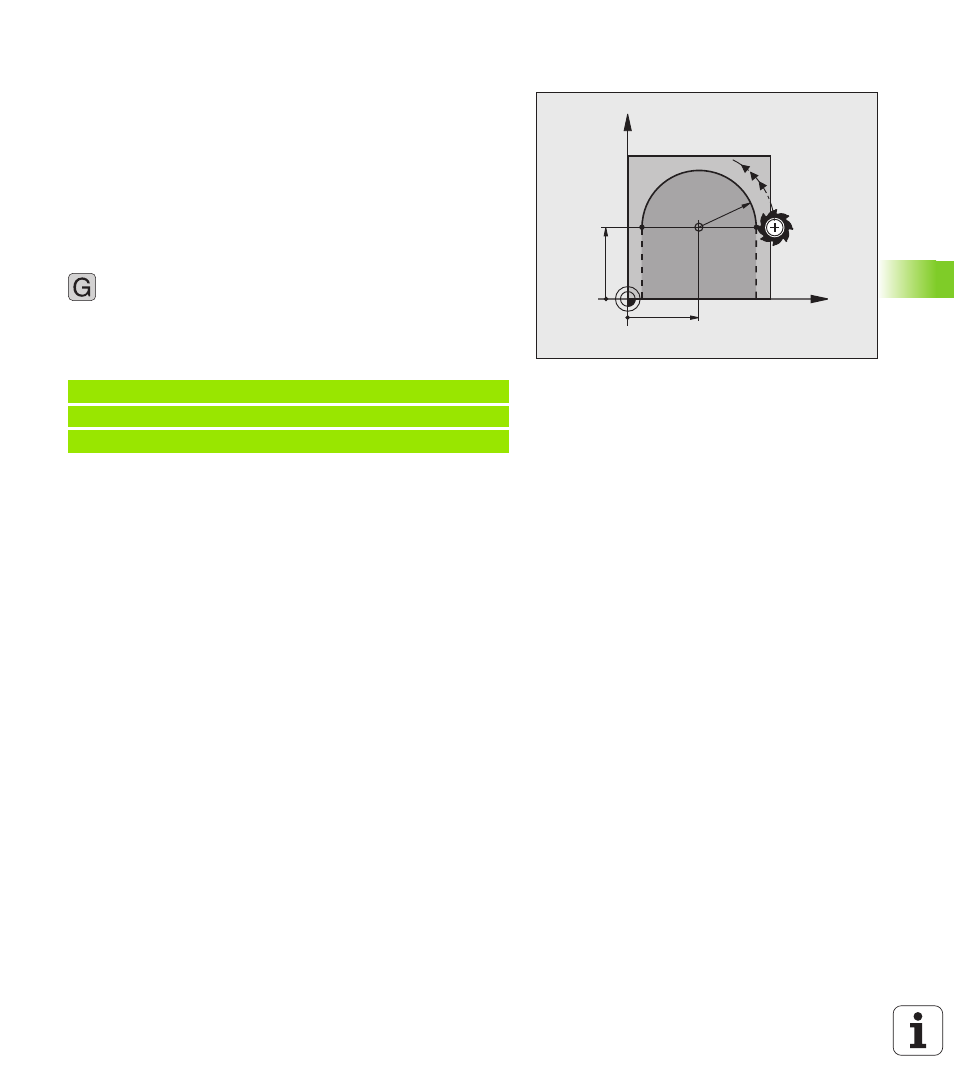

n Kreisbahn G12/G13/G15 um Pol I, J
Der Polarkoordinaten-Radius R ist gleichzeitig Radius des Kreisbogens.
R
ist durch den Abstand des Startpunkts zum Pol I, J festgelegt. Die
zuletzt programmierte Werkzeug-Position vor der Kreisbahn ist der
Startpunkt der Kreisbahn.
Drehsinn
„ Im Uhrzeigersinn: G12
„ Im Gegen-Uhrzeigersinn: G13
„ Ohne Drehrichtungs-Angabe: G15. Die TNC fährt die Kreisbahn mit
der zuletzt programmierten Drehrichtung
U Polarkoordinaten-Winkel H : Winkelposition des
Kreisbahn-Endpunkts zwischen –99999,9999° und
+99999,9999°
U Drehsinn DR
NC-Beispielsätze
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
13
