Seite 393 – HEIDENHAIN iTNC 530 (606 42x-01) ISO programming Benutzerhandbuch
Seite 393
HEIDENHAIN iTNC 530
393
12.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)

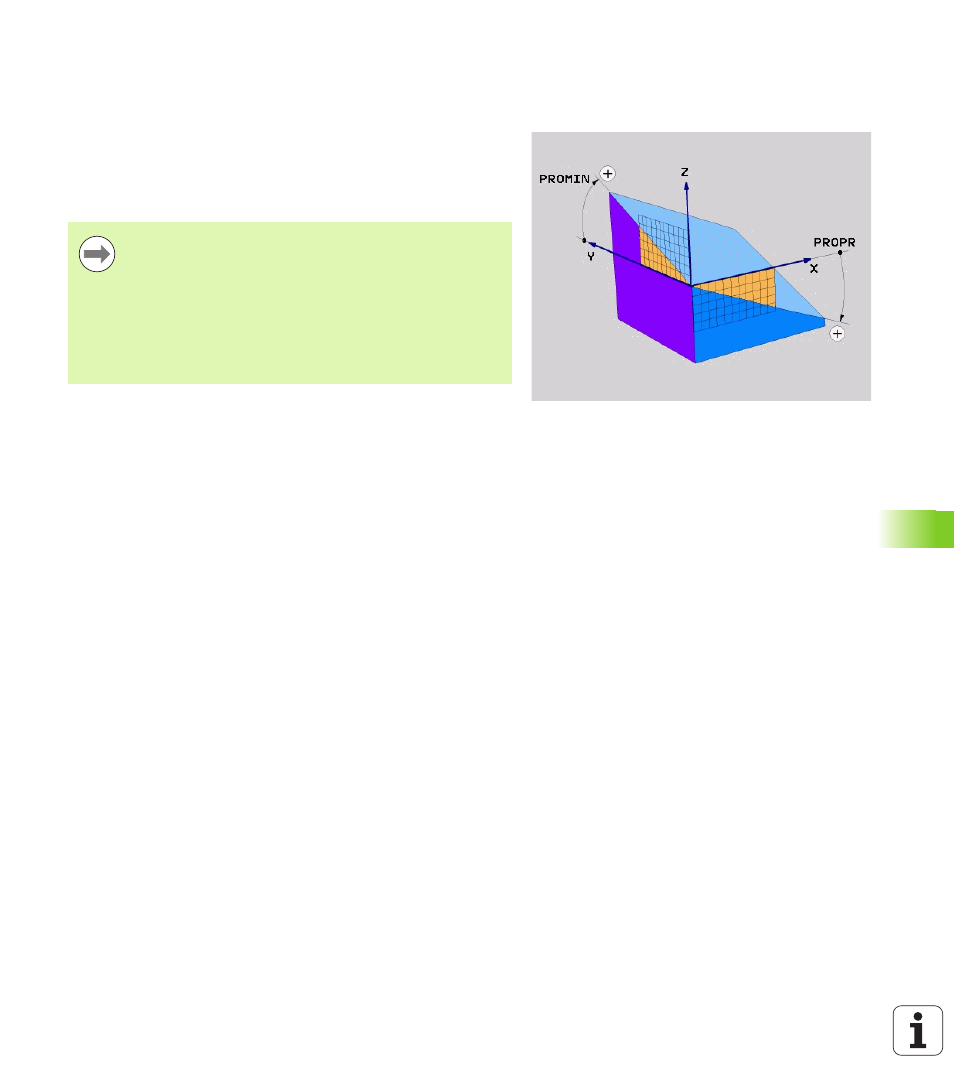

Bearbeitungsebene über Projektionswinkel
definieren: PLANE PROJECTED
Anwendung
Projektionswinkel definieren eine Bearbeitungsebene durch die
Angabe von zwei Winkeln, die Sie durch Projektion der 1. Koordinaten-
ebene (Z/X bei Werkzeugachse Z) und der 2. Koordinatenebene (Y/Z
bei Werkzeugachse Z) in die zu definierende Bearbeitungsebene
ermitteln können.
Beachten Sie vor dem Programmieren
Projektionswinkel können Sie nur dann verwenden, wenn
die Winkeldefinitionen sich auf einen rechtwinkligen
Quader beziehen. Ansonsten entstehen Verzerrungen am
Werkstück.
Parameterbeschreibung für das Positionierverhalten:
Siehe „Positionierverhalten der PLANE-Funktion
festlegen”, Seite 404.
