9.3 Konturen durch mathematische
Funktionen beschreiben
Anwendung
Mit Q-Parametern können Sie mathematische Grundfunktionen im
Bearbeitungsprogramm programmieren:
U
Q-Parameter-Funktion wählen: Taste Q drücken (im Feld für Zahlen-
Eingabe, rechts). Die Softkey-Leiste zeigt die Q-Parameter-
Funktionen
U
Mathematische Grundfunktionen wählen: Softkey GRUNDFUNKT.
drücken. Die TNC zeigt folgende Softkeys:
Übersicht
Rechts vom „=“-Zeichen dürfen Sie eingeben:
zwei Zahlen
zwei Q-Parameter
eine Zahl und einen Q-Parameter
Die Q-Parameter und Zahlenwerte in den Gleichungen können Sie
beliebig mit Vorzeichen versehen.

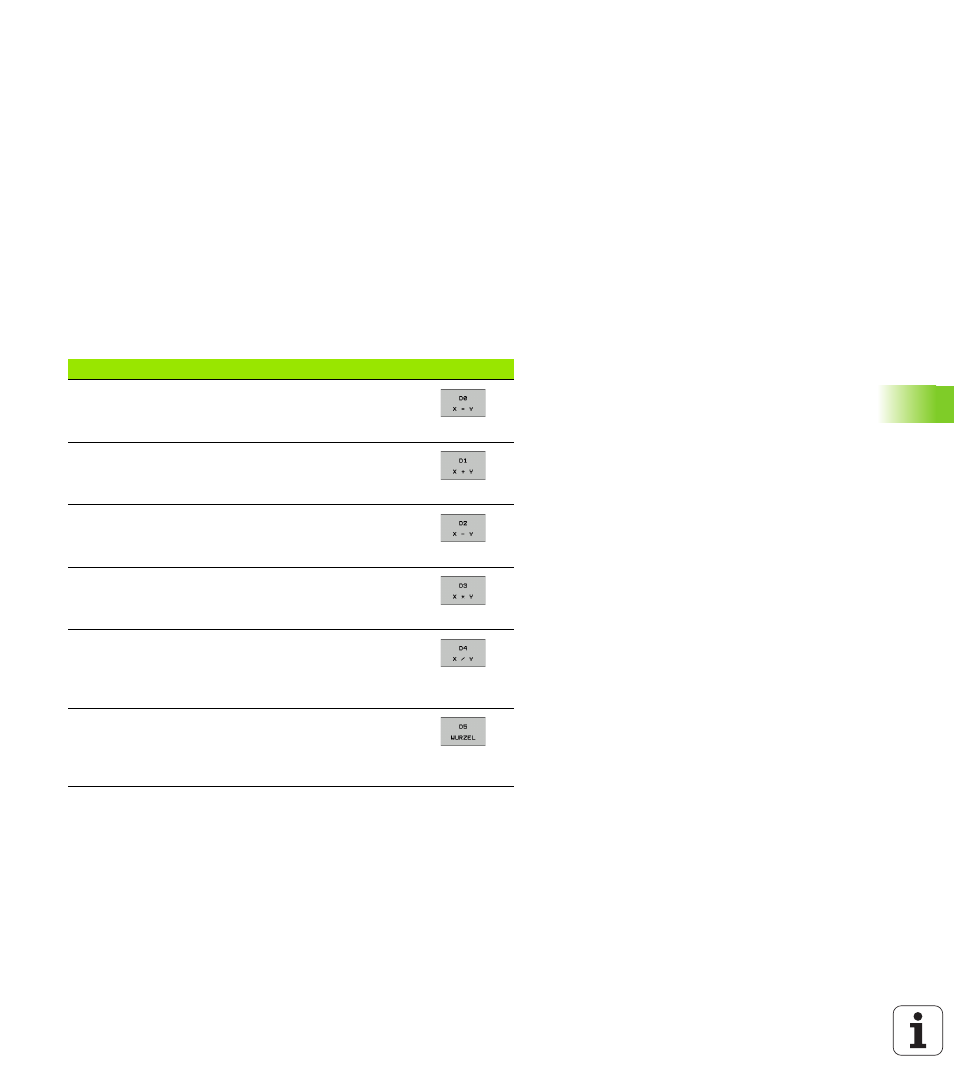

Funktion
Softkey
D00
: ZUWEISUNG
z.B. D00 Q5 P01 +60 *
Wert direkt zuweisen
D01
: ADDITION
z.B. D01 Q1 P01 -Q2 P02 -5 *
Summe aus zwei Werten bilden und zuweisen
D02
: SUBTRAKTION
z.B. D02 Q1 P01 +10 P02 +5 *
Differenz aus zwei Werten bilden und zuweisen
D03
: MULTIPLIKATION
z.B. D03 Q2 P01 +3 P02 +3 *
Produkt aus zwei Werten bilden und zuweisen
D04
: DIVISION
z.B. D04 Q4 P01 +8 P02 +Q2 *
Quotient aus zwei Werten bilden und zuweisen
Verboten: Division durch 0!
D05
: WURZEL
z.B. D05 Q50 P01 4 *
Wurzel aus einer Zahl ziehen und zuweisen
Verboten: Wurzel aus negativem Wert!
