HEIDENHAIN TNC 620 329
1
1
.2 Die PLANE-F
u
nktion: Sc
hw
enk
e
n der Bearbeit
ungsebene
(Sof
tw
ar
e-Option 1)
11.2 Die PLANE-Funktion: Schwenken
der Bearbeitungsebene
(Software-Option 1)
Einführung
Mit der PLANE-Funktion (engl. plane = Ebene) steht Ihnen eine
leistungsfähige Funktion zur Verfügung, mit der Sie auf
unterschiedliche Weisen geschwenkte Bearbeitungsebenen
definieren können.
Alle in der TNC verfügbaren PLANE-Funktionen beschreiben die
gewünschte Bearbeitungsebene unabhängig von den Drehachsen,
die tatsächlich an Ihrer Maschine vorhanden sind. Folgende
Möglichkeiten stehen zur Verfügung:
Die Funktionen zum Schwenken der Bearbeitungsebene
müssen von Ihrem Maschinenhersteller freigegeben sein!
Die PLANE-Funktion können Sie in vollem Umfang nur an
Maschinen einsetzen, die über mindestens zwei
Drehachsen (Tisch oder/und Kopf) verfügen. Ausnahme:
Die Funktion PLANE AXIAL können Sie auch dann
verwenden, wenn an Ihrer Maschine nur eine einzelne
Drehachse vorhanden bzw. aktiv ist.

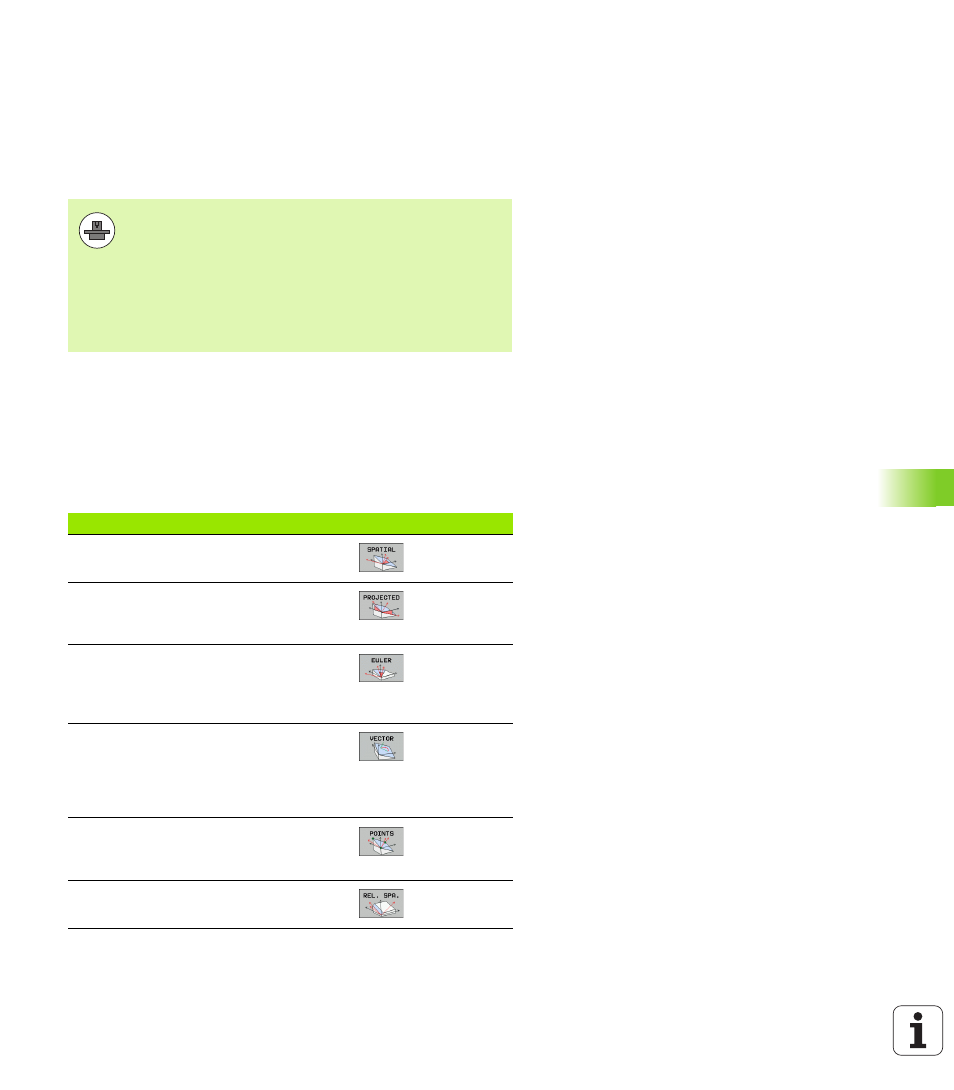

Funktion Erforderliche Parameter Softkey Seite
SPATIAL Drei Raumwinkel SPA, SPB,
SPC Seite 333
PROJECTED Zwei Projektionswinkel
PROPR
und PROMIN sowie
ein Rotationswinkel ROT
Seite 335
EULER Drei Eulerwinkel
Präzession (EULPR),
Nutation (EULNU) und
Rotation (EULROT), Seite 337
VECTOR Normalenvektor zur
Definition der Ebene und
Basisvektor zur Definition
der Richtung der
geschwenkten X-Achse Seite 339
POINTS Koordinaten von drei
beliebigen Punkten der zu
schwenkenden Ebene Seite 341
RELATIV Einzelner, inkremental
wirkender Raumwinkel Seite 343
