Erste Schritte mit der TNC 620
1
.3 D
a
s erst
e T
e
il pr
ogr
ammier
en
U

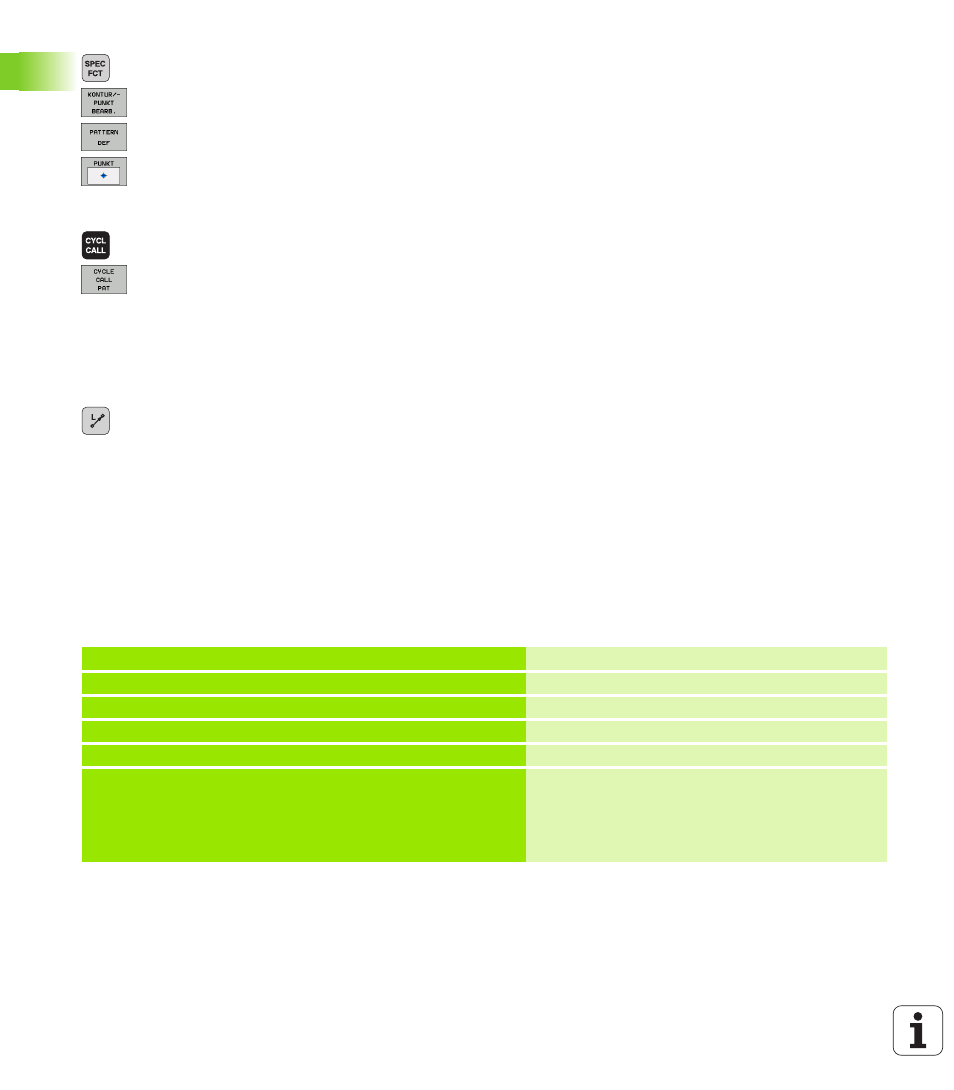

Menü für Sonderfunktionen aufrufen
U
Funktionen für die Punktebearbeitung anzeigen
U
Musterdefinition wählen
U
Punkteingabe wählen: Geben Sie die Koordinaten der
4 Punkte ein, jeweils mit Taste ENT bestätigen. Nach
Eingabe des vierten Punktes den Satz mit Taste END
speichern
U
Menü zur Definition des Zyklus-Aufrufs anzeigen
U
Den Bohrzyklus auf dem definierten Muster
abarbeiten:
U
Vorschub F=?
mit Taste ENT bestätigen: Im Eilgang
(FMAX) verfahren
U
Zusatz-Funktion M?
Spindel und Kühlmittel
einschalten, z.B. M13, mit Taste END bestätigen: Die
TNC speichert den eingegebenen Verfahrsatz
U
Werkzeug freifahren: Drücken Sie die orange
Achstaste Z, um in der Werkzeugachse freizufahren,
und geben den Wert für die anzufahrende Position
ein, z.B. 250. Mit Taste ENT bestätigen
U
Radiuskorr.: RL/RR/keine Korr.?
mit Taste ENT
bestätigen: Keine Radiuskorrektur aktivieren
U
Vorschub F=?
mit Taste ENT bestätigen: Im Eilgang
(FMAX) verfahren
U
Zusatz-Funktion M?
M2 für Programmende eingeben,
mit Taste END bestätigen: Die TNC speichert den
eingegebenen Verfahrsatz
NC-Beispielsätze
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Rohteil-Definition
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 5 Z S4500
Werkzeug-Aufruf
4 L Z+250 R0 FMAX
Werkzeug freifahren
5 PATTERN DEF
POS1 (X+10 Y+10 Z+0)
POS2 (X+10 Y+90 Z+0)
POS3 (X+90 Y+90 Z+0)
POS4 (X+90 Y+10 Z+0)
Bearbeitungspositionen definieren
