HEIDENHAIN TNC 620 391
12.8 Bezugspunkt-Setz
e
n mit 3D
-T
astsyst
e
m (Sof
tw
ar
e-Option
T
ouc
h
p
ro
be
functions)

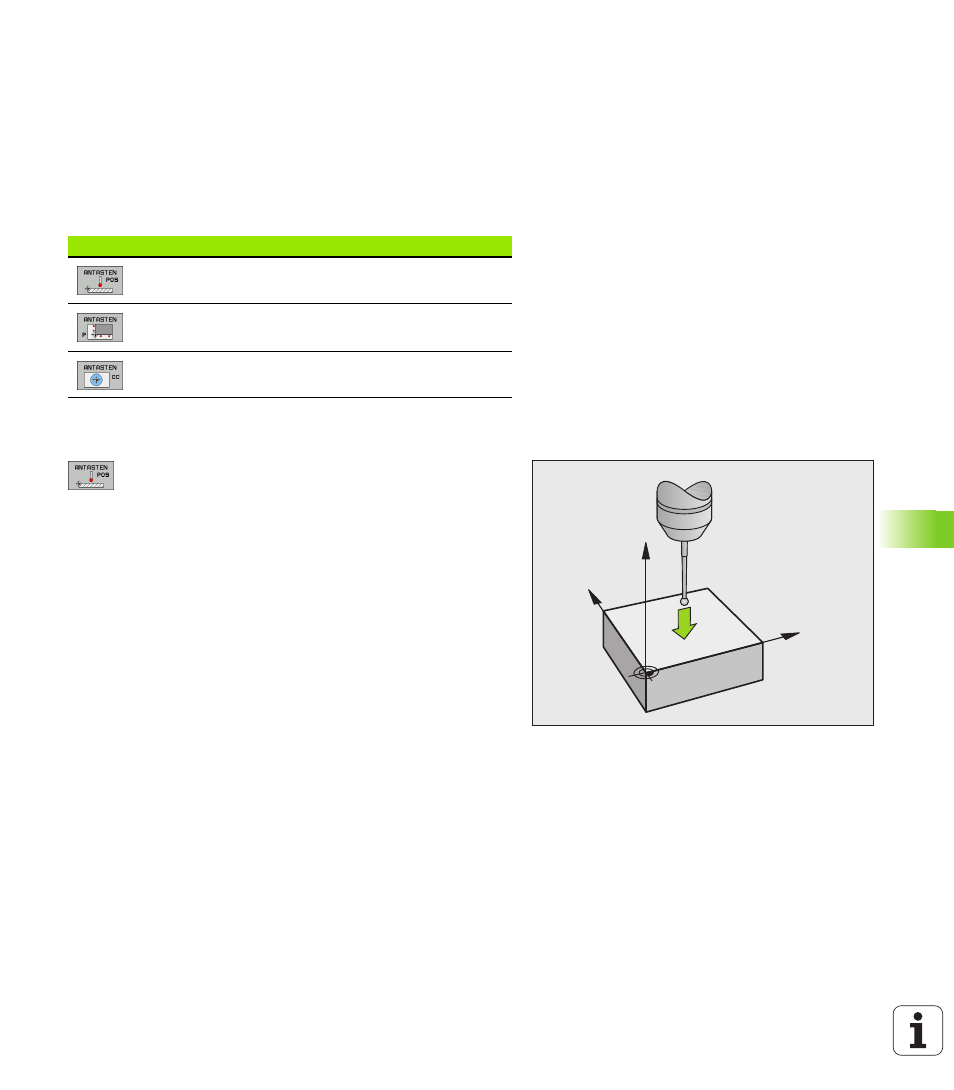

12.8 Bezugspunkt-Setzen mit 3D-
Tastsystem (Software-Option
Touch probe functions)
Übersicht
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten
Werkstück wählen Sie mit folgenden Softkeys:
Bezugspunkt-Setzen in einer beliebigen Achse
U Antastfunktion wählen: Softkey ANTASTEN POS
drücken
U Tastsystem in die Nähe des Antastpunkts
positionieren
U Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
U Antasten: Externe START-Taste drücken
U Bezugspunkt : Soll-Koordinate eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, siehe „Messwerte
aus den Tastsystem-Zyklen in eine Nullpunkt-Tabelle
schreiben”, Seite 384
U Antast-Funktion beenden: Softkey END drücken
Softkey Funktion Seite
Bezugspunkt-Setzen in einer
beliebigen Achse mit Seite 391
Ecke als Bezugspunkt setzen Seite 392
Kreismittelpunkt als Bezugspunkt
setzen Seite 393
Y
X
Z
