HEIDENHAIN TNC 620 413
14.1 Gr
afik
en (Sof
tw
ar
e-Option A
d
v
a
nced gr
afic f
eat
ur
es)

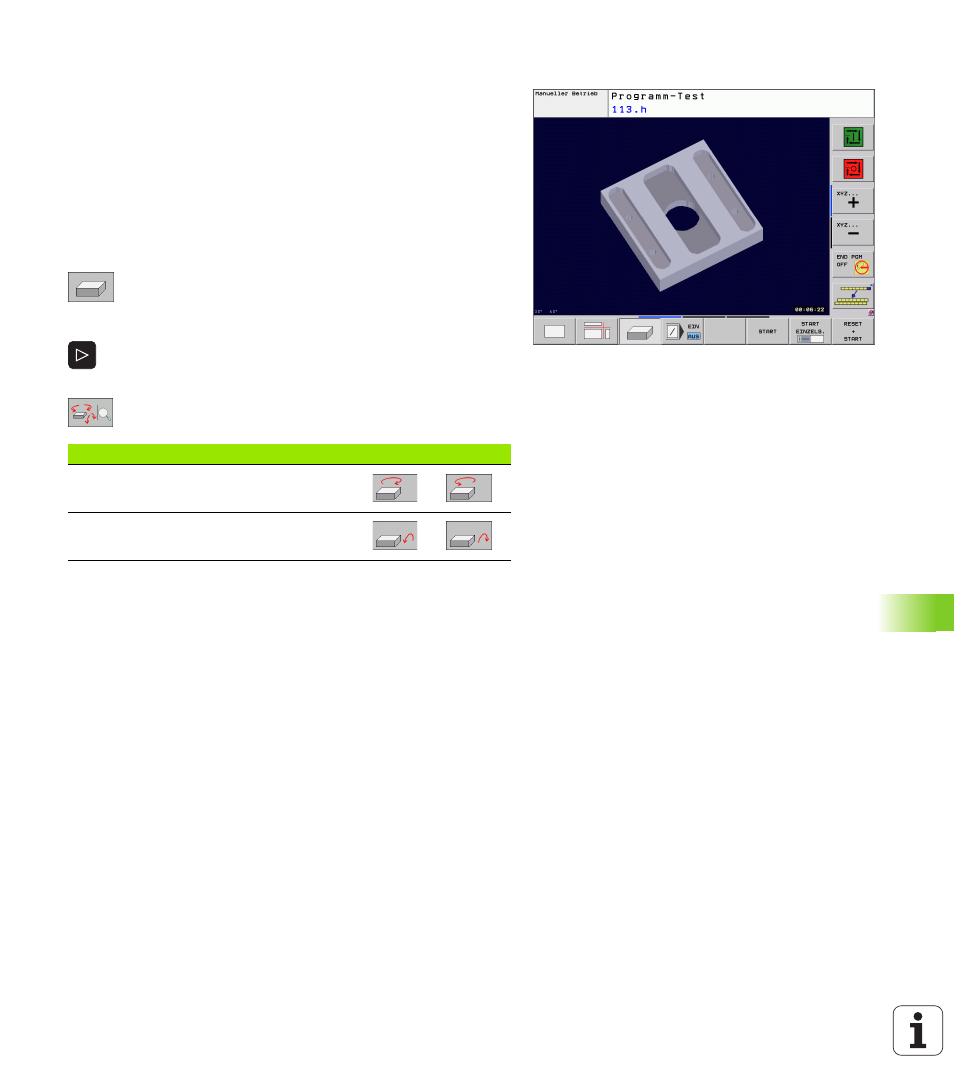

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale Achse drehen und um
die horizontale Achse kippen. Die Umrisse des Rohteils zu Beginn der
grafischen Simulation können Sie als Rahmen anzeigen lassen.
Die Umrisse des Rohteils zu Beginn der grafischen Simulation können
Sie als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 414.
U 3D-Darstellung mit Softkey wählen.
3D-Darstellung drehen und vergrößern/verkleinern
U Softkey-Leiste umschalten, bis der Auswahl-Softkey
für die Funktionen Drehen und
Vergrößern/Verkleinern erscheint
U Funktionen zum Drehen und Vergrößern/Verkleinern
wählen:
Funktion Softkeys
Darstellung in 15°-Schritten vertikal drehen
Darstellung in 15°-Schritten horizontal
kippen
