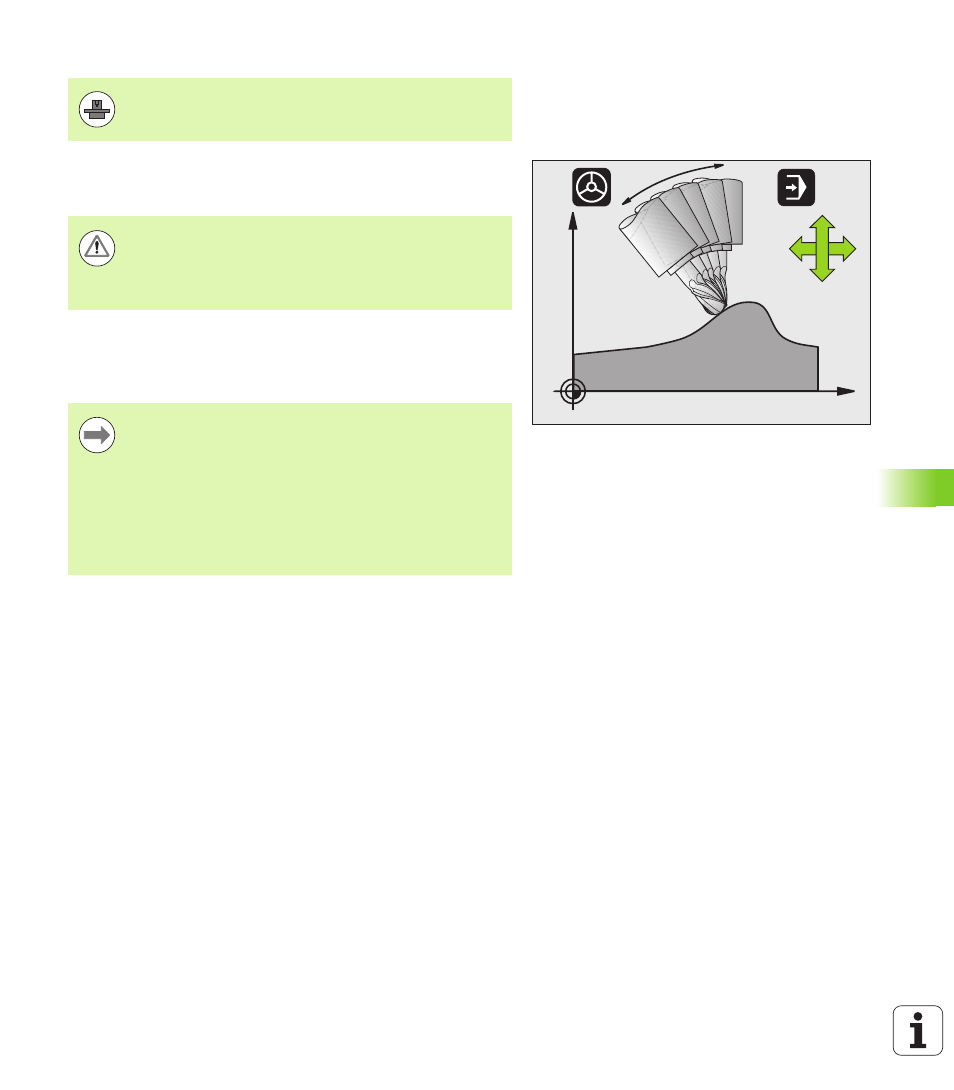

Verhalten mit M128 (TCPM: Tool Center Point Management)
Ändert sich im Programm die Position einer gesteuerten
Schwenkachse, dann bleibt während des Schwenkvorganges die
Position der Werkzeugspitze gegenüber dem Werkstück unverändert.
Hinter M128 können Sie noch einen Vorschub eingeben, mit dem die
TNC die Ausgleichsbewegungen in den Linearachsen ausführt. Wenn
Sie keinen Vorschub eingeben, verwendet die TNC den maximalen
Vorschub.
M128 bei Schwenktischen
Wenn Sie bei aktivem M128 eine Schwenktisch-Bewegung
programmieren, dann dreht die TNC das Koordinaten-System
entsprechend mit. Drehen Sie z.B. die C-Achse um 90° (durch
positionieren oder durch Nullpunkt-Verschiebung) und programmieren
anschließend eine Bewegung in der X-Achse, dann führt die TNC die
Bewegung in der Maschinenachse Y aus.
Auch den gesetzten Bezugspunkt, der sich durch die Rundtisch-
Bewegung verlagert, transformiert die TNC.
M128 bei dreidimensionaler Werkzeug-Korrektur
Wenn Sie bei aktivem M128 und aktiver Radiuskorrektur RL/RR eine
dreidimensionale Werkzeug-Korrektur durchführen, positioniert die
TNC bei bestimmten Maschinengeometrien die Drehachsen
automatisch (Peripheral-Milling, siehe „Dreidimensionale Werkzeug-
Korrektur (Software-Option 2)”, Seite 357).
Die Maschinengeometrie muss vom Maschinenhersteller
in der Kinematikbeschreibung definiert sein.
X
Z
B
Z
X
Bei Schwenkachsen mit Hirth-Verzahnung: Stellung der
Schwenkachse nur verändern, nachdem Sie das
Werkzeug freigefahren haben. Ansonsten können durch
das Herausfahren aus der Verzahnung Konturverletzungen
entstehen.
Vor Positionierungen mit M91 oder M92 und vor einem TOOL
CALL
: M128 rücksetzen.
Um Kontur-Verletzungen zu vermeiden dürfen Sie mit
M128
nur Radiusfräser verwenden.
Die Werkzeug-Länge muss sich auf das Kugelzentrum des
Radiusfräsers beziehen.
Wenn M128 aktiv ist, zeigt die TNC in der Status-Anzeige
das Symbol TCPM an.
