392 Handbetrieb und Einrichten
12.8 Bezugspunkt-Setz
e
n mit 3D
-T
astsyst
e
m (Sof
tw
ar
e-Option
T
ouc
h
p
ro
be
functions)

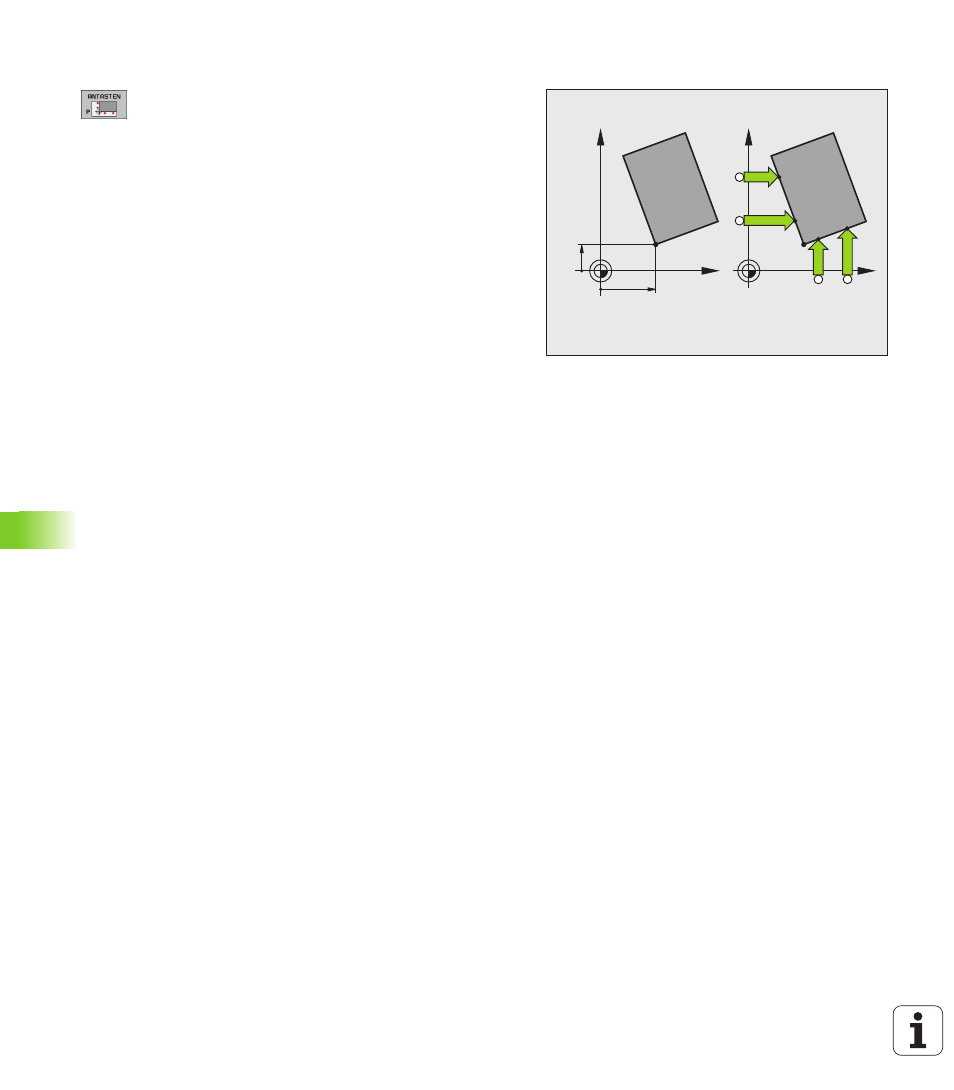

Ecke als Bezugspunkt
U Antastfunktion wählen: Softkey ANTASTEN P drücken
U Tastsystem in die Nähe des ersten Antastpunkts auf
der ersten Werkstück-Kante positionieren
U Antastrichtung wählen: Über Softkey wählen
U Antasten: Externe START-Taste drücken
U Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
U Antasten: Externe START-Taste drücken
U Tastsystem in die Nähe des ersten Antastpunkts auf
der zweiten Werkstück-Kante positionieren
U Antastrichtung wählen: Über Softkey wählen
U Antasten: Externe START-Taste drücken
U Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
U Antasten: Externe START-Taste drücken
U Bezugspunkt : Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder siehe „Messwerte aus
den Tastsystem-Zyklen in die Preset-Tabelle
schreiben”, Seite 385)
U Antast-Funktion beenden: Softkey ENDE drücken
P
X=?
Y=?
X
Y
P
X
Y
