HEIDENHAIN TNC 620 (340 56x-02) Cycle programming Benutzerhandbuch
Seite 144
144
Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen

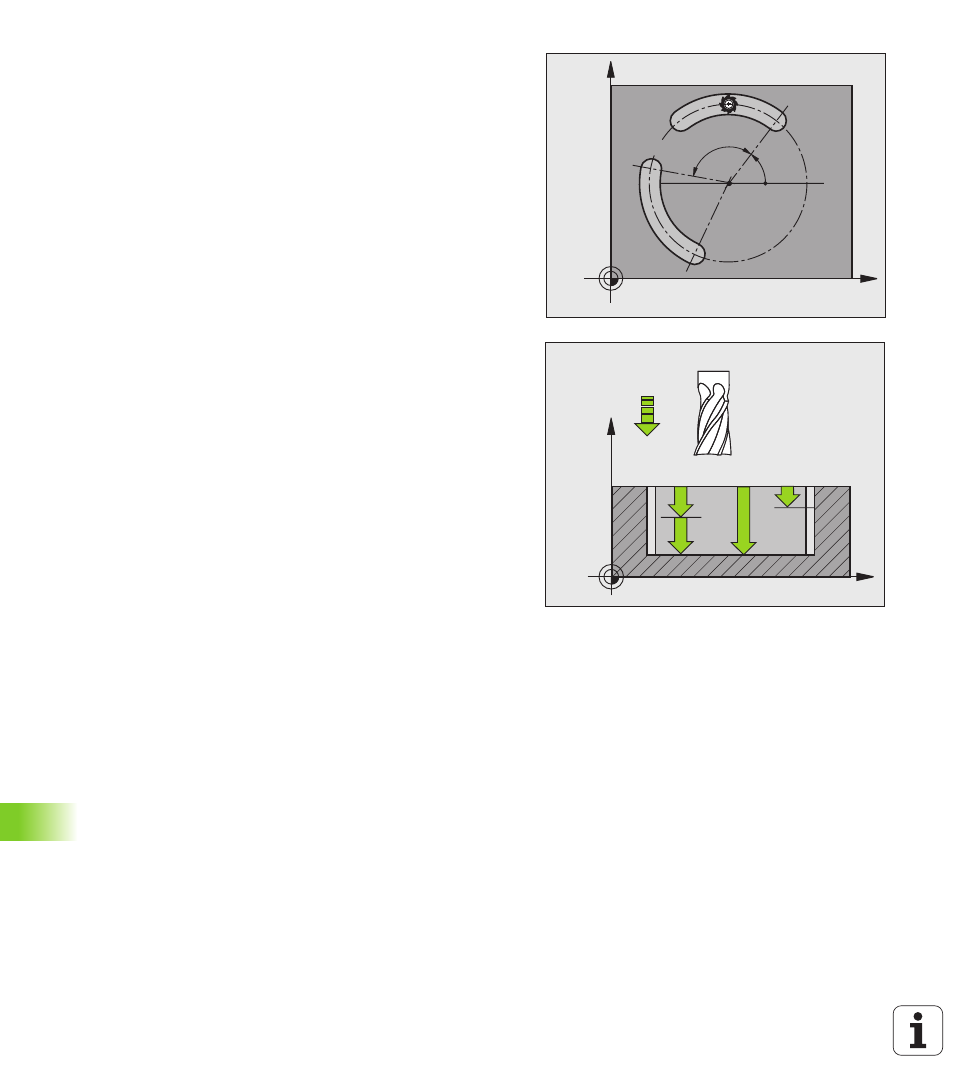

5.5 RUNDE NUT (Zyklus 254, DIN/ISO: G254, Sof
tw
a
re
-Option A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)
U
Winkelschritt
Q378 (inkremental): Winkel, um den
die gesamte Nut gedreht wird. Das Drehzentrum liegt
in der Teilkreis-Mitte. Eingabebereich -360,000 bis
360,000
U
Anzahl Bearbeitungen
Q377: Anzahl der
Bearbeitungen auf dem Teilkreis. Eingabebereich 1
bis 99999
U
Vorschub Fräsen
Q207: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min. Eingabebereich
0 bis 99999,999 alternativ FAUTO, FU, FZ
U
Fräsart
Q351: Art der Fräsbearbeitung bei M3:
+1 = Gleichlauffräsen
–1 = Gegenlauffräsen
U
Tiefe
Q201 (inkremental): Abstand Werkstück-
Oberfläche – Nutgrund. Eingabebereich -99999,9999
bis 99999,9999
U
Zustell-Tiefe
Q202 (inkremental): Maß, um welches
das Werkzeug jeweils zugestellt wird; Wert größer 0
eingeben. Eingabebereich 0 bis 99999,9999
U
Schlichtaufmaß Tiefe
Q369 (inkremental): Schlicht-
Aufmaß für die Tiefe. Eingabebereich 0 bis
99999,9999
U
Vorschub Tiefenzustellung
Q206:
Verfahrgeschwindigkeit des Werkzeugs beim Fahren
auf Tiefe in mm/min. Eingabebereich 0 bis 99999,999
alternativ FAUTO, FU, FZ
U
Zustellung Schlichten
Q338 (inkremental): Maß, um
welches das Werkzeug in der Spindelachse beim
Schlichten zugestellt wird. Q338=0: Schlichten in
einer Zustellung. Eingabebereich 0 bis 99999,9999
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
