216 Bearbeitungszyklen: Konturtasche mit Konturformel
9.1 SL
-Zyklen mit k
o
mplex
e
r K
ont
urf
o
rm
el Überlagerte Konturen
Die TNC betrachtet grundsätzlich eine programmierte Kontur als
Tasche. Mit den Funktionen der Konturformel haben Sie die
Möglichkeit, eine Kontur in eine Insel umzuwandeln
Taschen und Inseln können Sie zu einer neuen Kontur überlagern.
Damit können Sie die Fläche einer Tasche durch eine überlagerte
Tasche vergrößern oder eine Insel verkleinern.

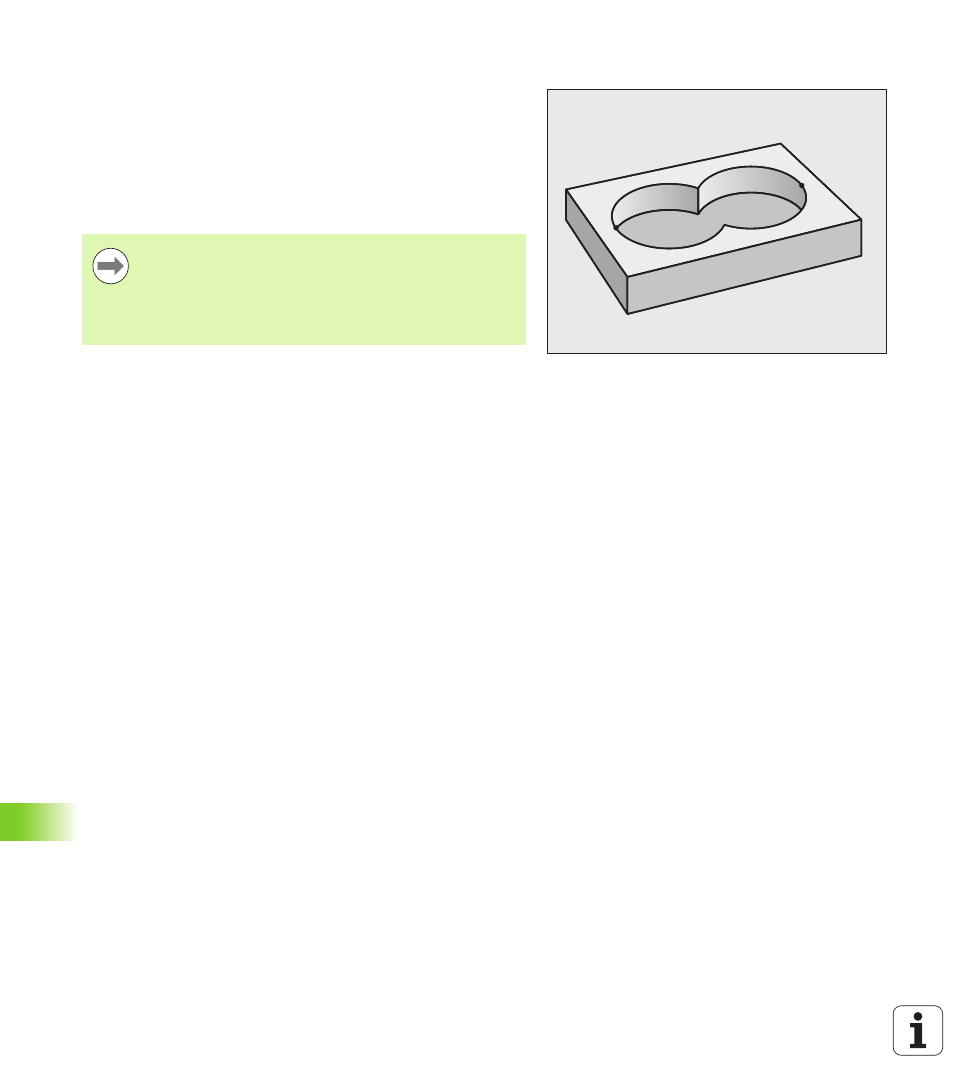

Unterprogramme: Überlagerte Taschen
Die Taschen A und B überlagern sich.
Die TNC berechnet die Schnittpunkte S1 und S2, sie müssen nicht
programmiert werden.
Die Taschen sind als Vollkreise programmiert.
A
B
Die nachfolgenden Programmierbeispiele sind
Konturbeschreibungs-Programme, die in einem
Konturdefinitions-Programm definiert sind. Das
Konturdefinitions-Programm wiederum ist über die
Funktion SEL CONTOUR im eigentlichen Hauptprogramm
aufzurufen.
