146 Bearbeitungszyklen: Taschenfräsen / Zapfenfräsen / Nutenfräsen
5.6 RECHTECKZAPFEN (Zyklus 256,
DIN/ISO: G256, Sof
tw
a
re
-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
5.6 RECHTECKZAPFEN (Zyklus 256,
DIN/ISO: G256, Software-
Option Advanced programming
features)

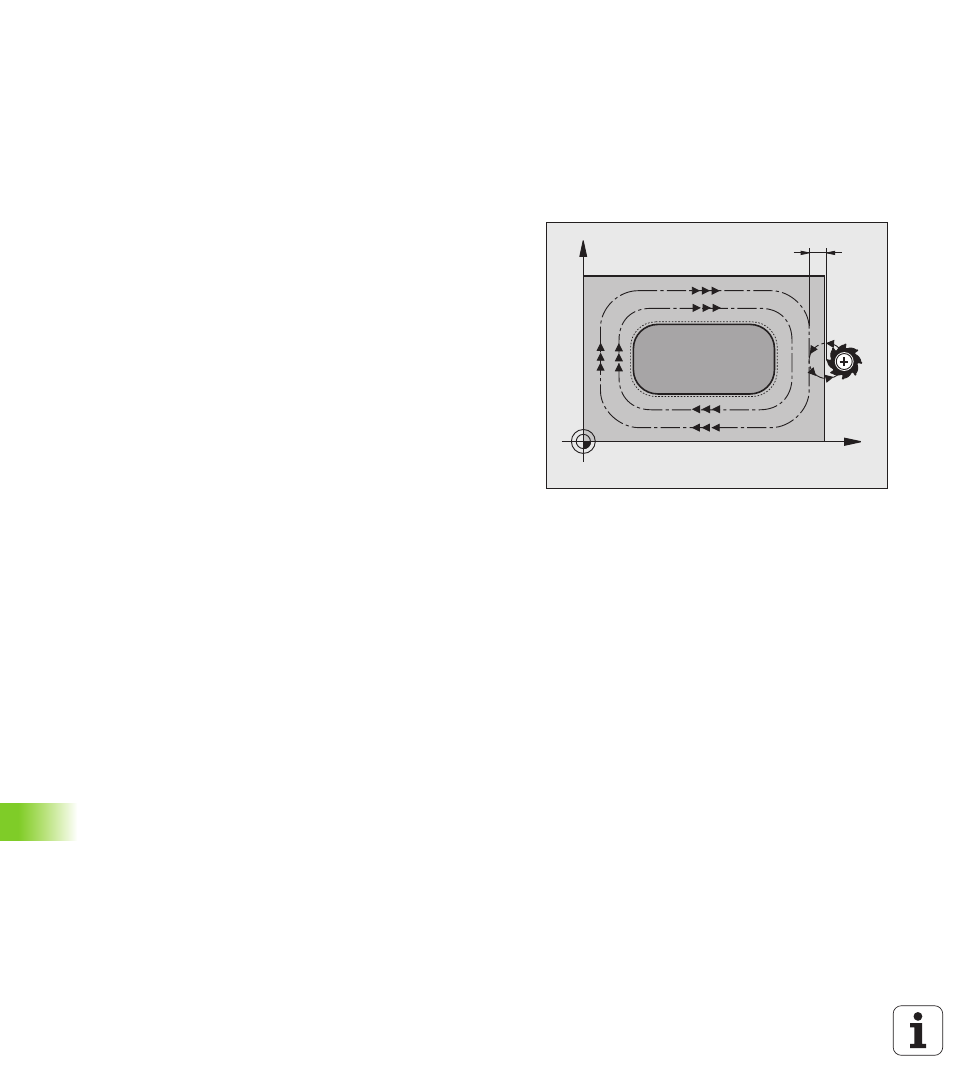

Zyklusablauf
Mit dem Rechteckzapfen-Zyklus 256 können Sie einen
Rechteckzapfen bearbeiten. Wenn ein Rohteilmaß größer als die
maximal mögliche seitliche Zustellung ist, dann führt die TNC mehrere
seitliche Zustellungen aus bis das Fertigmaß ereicht ist.
1 Das Werkzeug fährt von der Zyklus-Startposition aus (Zapfenmitte)
in positiver X-Richtung auf die Startposition der
Zapfenbearbeitung. Die Startposition liegt 2 mm rechts neben
dem Zapfenrohteil
2 Falls das Werkzeug auf dem 2. Sicherheits-Abstand steht, fährt die
TNC das Werkzeug im Eilgang FMAX auf den Sicherheits-Abstand
und von dort mit dem Vorschub Tiefenzustellung auf die erste
Zustelltiefe
3 Anschließend fährt das Werkzeug in einem Halbkreis tangential an
die Zapfenkontur und fräst danach einen Umlauf.
4 Wenn sich das Fertigmaß nicht in einem Umlauf erreichen lässt,
stellt die TNC das Werkzeug auf der aktuellen Zustell-Tiefe seitlich
zu und fräst danach erneut einen Umlauf. Die TNC berücksichtigt
dabei das Rohteilmaß, das Fertigmaß und die erlaubte seitliche
Zustellung. Dieser Vorgang wiederholt sich, bis das definierte
Fertigmaß erreicht ist
5 Danach fährt das Werkzeug in einem Halbkreis tangential von der
Kontur weg zurück zum Startpunkt der Zapfenbearbeitung
6 Anschließend fährt die TNC das Werkzeug auf die nächste Zustell-
Tiefe und bearbeitet den Zapfen auf dieser Tiefe
7 Dieser Vorgang wiederholt sich, bis die programmierte Zapfentiefe
erreicht ist
X
Y
2mm
