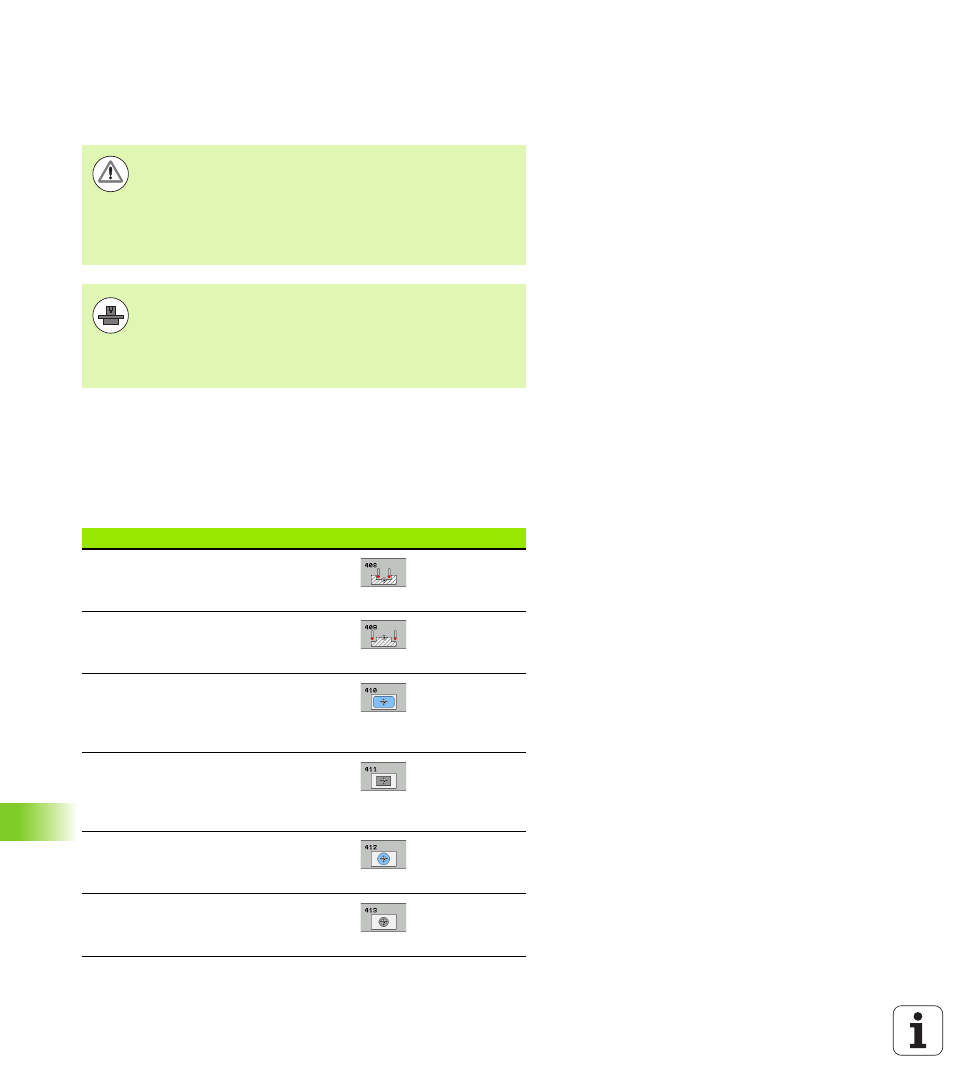

310 Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.1 Gr
undlag
en
15.1 Grundlagen
Übersicht
Die TNC stellt zwölf Zyklen zur Verfügung, mit denen Sie
Bezugspunkte automatisch ermitteln und wie folgt verarbeiten
können:
„ Ermittelte Werte direkt als Anzeigewerte setzen
„ Ermittelte Werte in die Preset-Tabelle schreiben
„ Ermittelte Werte in eine Nullpunkt-Tabelle schreiben
Achtung Kollisionsgefahr!
Bei Ausführung der Tastsystem-Zyklen dürfen keine
Zyklen zur Koordinaten-Umrechnung (Zyklus 7
NULLPUNKT, Zyklus 8 SPIEGELUNG, Zyklus 10
DREHUNG, Zyklus 11und 26 MASSFAKTOR und Zyklus
19 BEARBEITUNGSEBENE bzw. 3D-ROT) aktiv sein.
Die TNC muss vom Maschinenhersteller für den Einsatz
von 3D-Tastsystemen vorbereitet sein.
Die Tastsystem-Zyklen stehen nur mit der Software-
Option Touch probe function (Optionsnummer #17) zur
Verfügung.
Zyklus Softkey Seite
408 BZPKT MITTE NUT Breite einer Nut
innen messen, Nutmitte als
Bezugspunkt setzen Seite 313
409 BZPKT MITTE STEG Breite eines
Steges außen messen, Stegmitte als
Bezugspunkt setzen Seite 317
410 BZPKT RECHTECK INNEN Länge
und Breite eines Rechtecks innen
messen, Rechteckmitte als
Bezugspunkt setzen Seite 320
411 BZPKT RECHTECK AUSSEN Länge
und Breite eines Rechtecks außen
messen, Rechteckmitte als
Bezugspunkt setzen Seite 324
412 BZPKT KREIS INNEN Vier beliebige
Kreispunkte innen messen, Kreismitte
als Bezugspunkt setzen Seite 328
413 BZPKT KREIS AUSSEN Vier
beliebige Kreispunkte außen messen,
Kreismitte als Bezugspunkt setzen Seite 332
