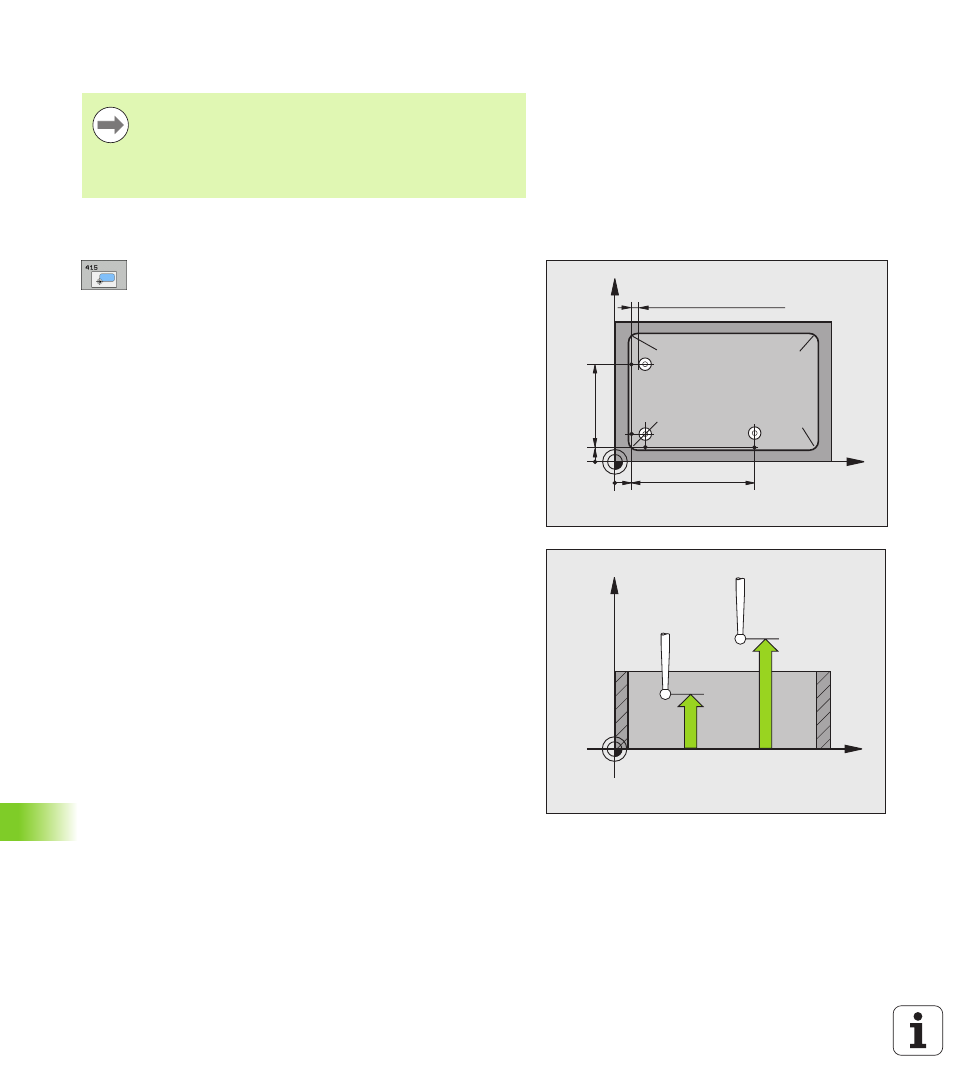

342 Tastsystemzyklen: Bezugspunkte automatisch erfassen
15.9 BEZUGSPUNKT ECKE INNE
N (Zyklus 415, DIN/ISO: G415)
Beim Programmieren beachten!
Zyklusparameter
U 1. Messpunkt 1. Achse Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U 1. Messpunkt 2. Achse Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene. Eingabebereich -99999,9999 bis
99999,9999
U Abstand 1. Achse Q326 (inkremental): Abstand
zwischen erstem und zweitem Messpunkt in der
Hauptachse der Bearbeitungsebene. Eingabebereich
0 bis 99999,9999
U Abstand 2. Achse Q327 (inkremental): Abstand
zwischen drittem und viertem Messpunkt in der
Nebenachse der Bearbeitungsebene. Eingabebereich
0 bis 99999,9999
U Ecke Q308: Nummer der Ecke, an der die TNC den
Bezugspunkt setzen soll. Eingabebereich 1 bis 4
U Messhöhe in der Tastsystem-Achse Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen
soll. Eingabebereich -99999,9999 bis 99999,9999
U Sicherheits-Abstand Q320 (inkremental):
Zusätzlicher Abstand zwischen Messpunkt und
Tastsystemkugel. Q320 wirkt additiv zu SET_UP
(Tastsystem-Tabelle). Eingabebereich 0 bis
99999,9999
U Sichere Höhe Q260 (absolut): Koordinate in der
Tastsystem-Achse, in der keine Kollision zwischen
Tastsystem und Werkstück (Spannmittel) erfolgen
kann. Eingabebereich -99999,9999 bis 99999,9999
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Die TNC misst die erste Gerade immer in Richtung der
Nebenachse der Bearbeitungsebene.
X
Y
Q264
Q263
Q326
Q327 Q308=1 Q308=2
Q308=3 Q308=4
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
