Bahnbewegungen - rechtwinklige Koordinaten 6.4
6
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
221

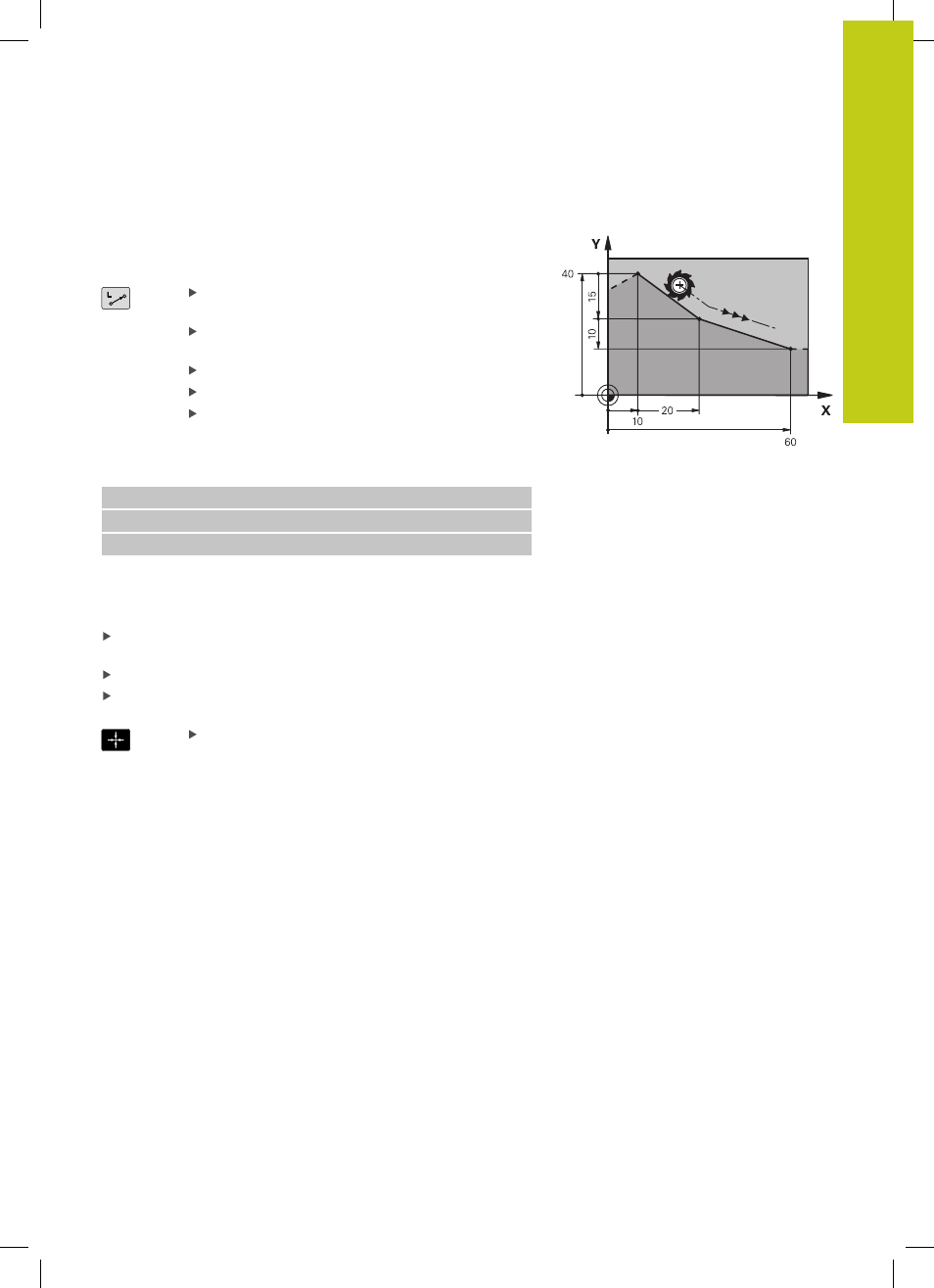

Gerade L
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Geraden. Der Startpunkt ist der
Endpunkt des vorangegangenen Satzes.
Drücken Sie die Taste L zum Eröffnen eines
Programmsatzes für eine Geradenbewegung
Koordinaten des Endpunkts der Geraden, falls
nötig
Radiuskorrektur RL/RR/R0
Vorschub F
Zusatz-Funktion M
NC-Beispielsätze
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Ist-Position übernehmen
Einen Geraden-Satz (
L-Satz) können Sie auch mit der Taste „IST-
POSITION-ÜBERNEHMEN“ generieren:
Fahren Sie das Werkzeug in der Betriebsart Manueller Betrieb
auf die Position, die übernommen werden soll
Bildschirm-Anzeige auf Programmieren wechseln
Programm-Satz wählen, hinter dem der Geradensatz eingefügt
werden soll
Taste
IST-POSITION-ÜBERNEHMEN drücken:
Die TNC generiert einen Geradensatz mit den
Koordinaten der Ist-Position
