Einführung
2.2 Bildschirm und Bedienfeld
2
72
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
Bildschirm-Aufteilung festlegen
Der Benutzer wählt die Aufteilung des Bildschirms: So kann die
TNC, z. B. in der Betriebsart
Programmieren das Programm im
linken Fenster anzeigen, während das rechte Fenster gleichzeitig
eine Programmier-Grafik darstellt. Alternativ lässt sich im
rechten Fenster auch die Programm-Gliederung anzeigen oder
ausschließlich das Programm in einem großen Fenster. Welche
Fenster die TNC anzeigen kann, hängt von der gewählten
Betriebsart ab.
Bildschirm-Aufteilung festlegen:
Bildschirm-Umschalttaste drücken: Die Softkey-
Leiste zeigt die möglichen Bildschirm-Aufteilungen
an, siehe "Betriebsarten"
Bildschirm-Aufteilung mit Softkey wählen

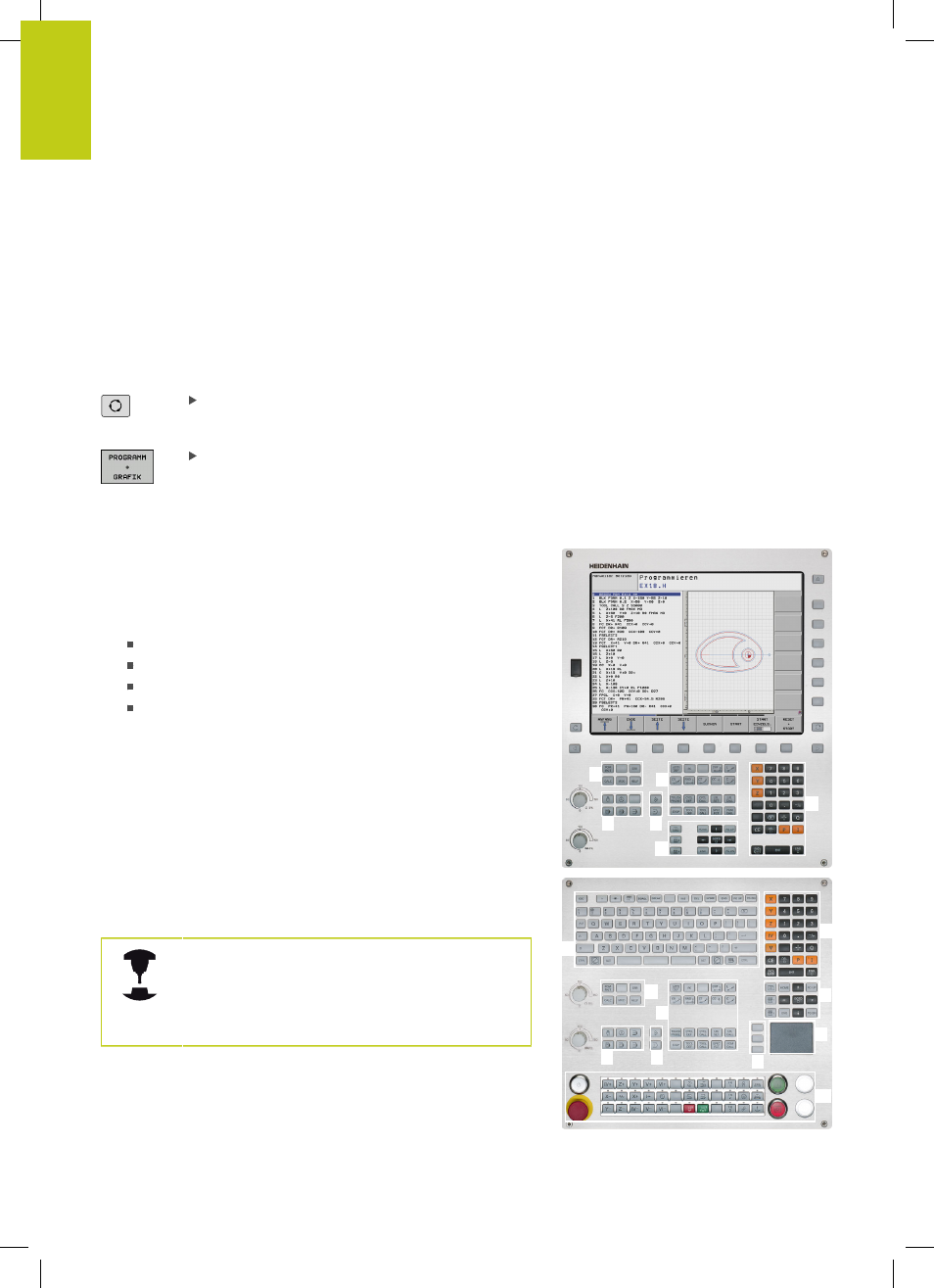

Bedienfeld
Die TNC 620 wird mit einem integriertem Bedienfeld geliefert.
Alternativ gibt es die TNC 620 auch als Version mit separatem
Bildschirm und Bedienfeld mit Alpha-Tastatur.
1 Alpha-Tastatur für Texteingaben, Dateinamen und DIN/ISO-
Programmierung
2
Dateiverwaltung
Taschenrechner
MOD-Funktion
HELP-Funktion
3 Programmier-Betriebsarten
4 Maschinen-Betriebsarten
5 Eröffnen von Programmierdialogen
6 Navigationstasten und Sprunganweisung
GOTO
7 Zahleneingabe und Achswahl
8 Touchpad
9 Maustasten
10 Maschinenbedienfeld (siehe Maschinenhandbuch)
Die Funktionen der einzelnen Tasten sind auf der ersten
Umschlagsseite zusammengefasst.
Manche Maschinenhersteller verwenden nicht das
Standard-Bedienfeld von HEIDENHAIN. Beachten Sie
Ihr Maschinenhandbuch!
Externe Tasten, wie z. B. NC-START oder NC-STOPP,
sind in Ihrem Maschinenhandbuch beschrieben.
2
3 4
5
6
7
2
3 4
5
8
9
6
7
10
1
