4 Produktbeschreibung
4.1 Sunny Boy
Der Sunny Boy ist ein transformatorloser PV-Wechselrichter, der den Gleichstrom des PV-Generators
in netzkonformen Wechselstrom wandelt und den Wechselstrom in das öffentliche Stromnetz
einspeist.
B
A
C
D

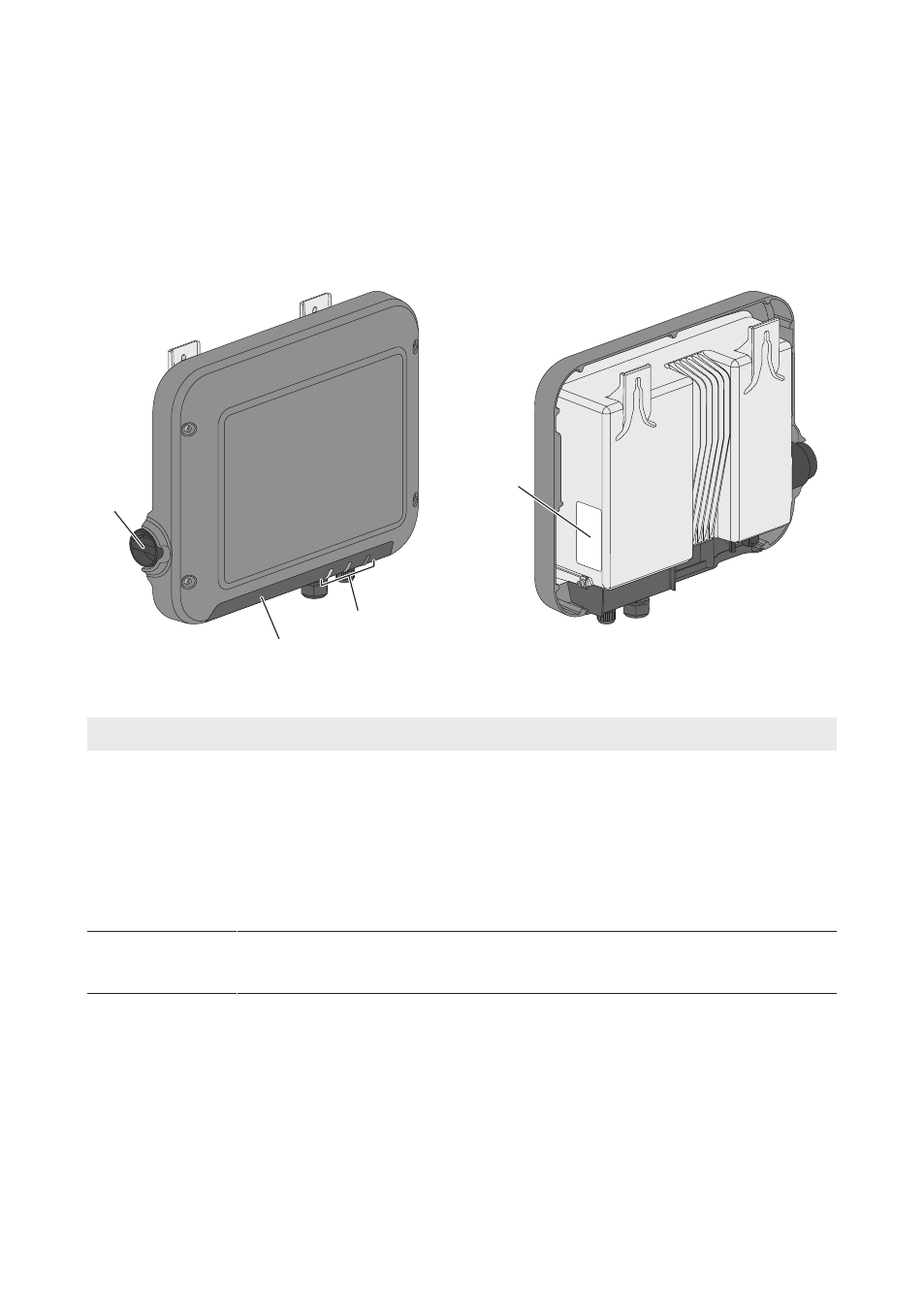

Abbildung 2: Aufbau des Sunny Boy
Position Bezeichnung
A DC-Lasttrennschalter
Der Wechselrichter ist mit einem DC-Lasttrennschalter ausgestattet. Wenn der
DC-Lasttrennschalter auf die Position I gestellt ist, stellt er eine leitende Verbin-
dung zwischen PV-Generator und Wechselrichter her. Durch Umstellen des
DC-Lasttrennschalters auf die Position O wird der DC-Stromkreis unterbrochen
und der PV-Generator ist vollständig vom Wechselrichter getrennt. Die Tren-
nung erfolgt allpolig.
B LEDs
Die LEDs signalisieren den Betriebszustand des Wechselrichters.
