☐ Schirmung: SF/UTP, S/UTP, SF/FTP oder S/FTP
☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm²
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Patch-Kabel: 50 m
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Verlegekabel: 100 m
☐ UV-beständig bei Verlegung im Außenbereich
Vorgehen:
1.
Lebensgefahr durch Stromschlag
• Wenn der Wechselrichter bereits in Betrieb ist, den Wechselrichter spannungsfrei
schalten (siehe Kapitel 10, Seite 56).
2. Bei Verwendung selbstkonfektionierbarer Netzwerkkabel die RJ45-Steckverbinder
konfektionieren und am Netzwerkkabel anschließen (siehe Dokumentation der
Steckverbinder).
3. Überwurfmutter von der Kabelverschraubung für den Netzwerkanschluss an der
Anschlusskappe lösen.
4. Überwurfmutter über das Netzwerkkabel führen.
5. Dichteinsatz aus der Kabelverschraubung entfernen.
6. Einen Blindstopfen aus dem Dichteinsatz entfernen.

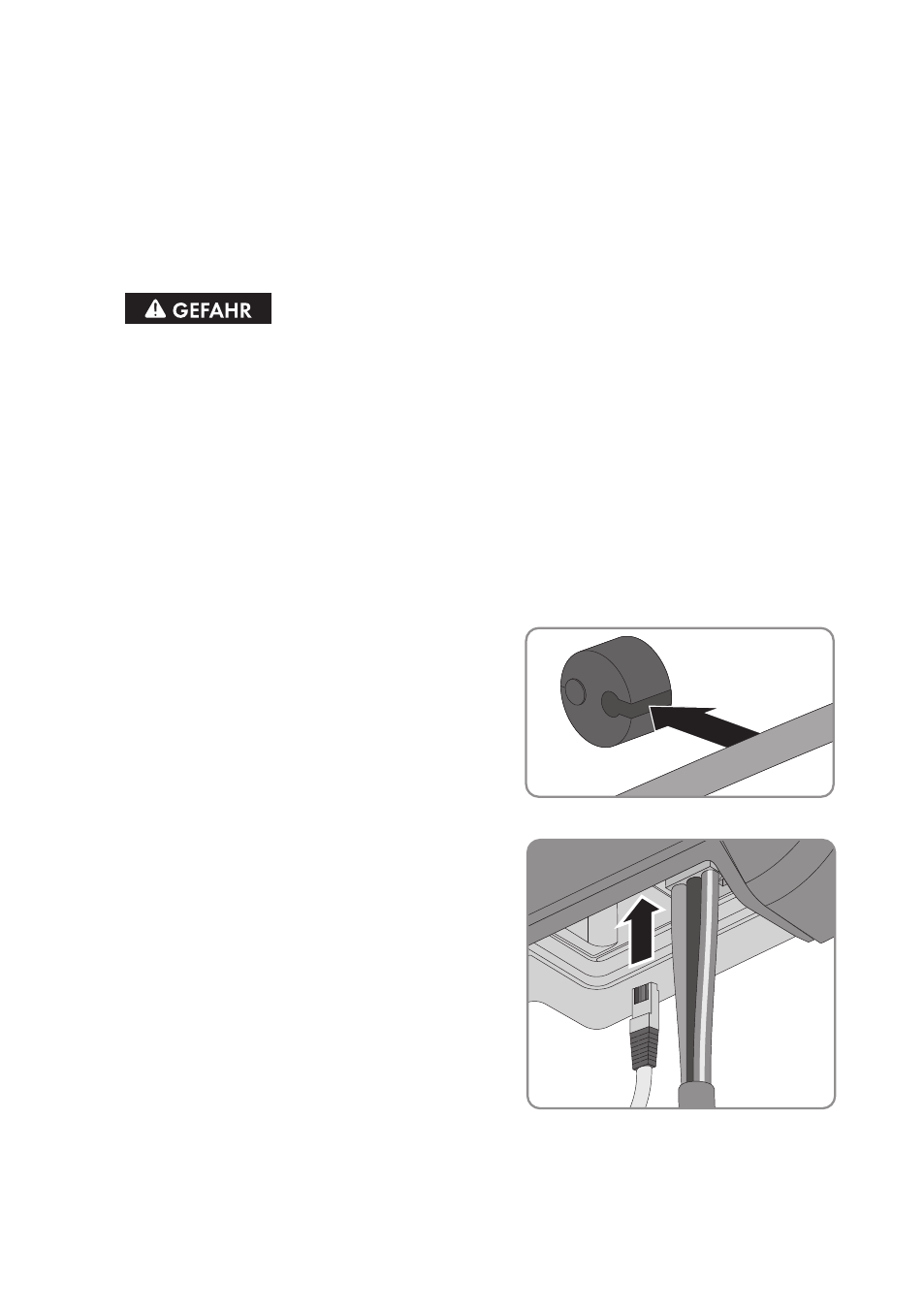

7. Das Netzwerkkabel durch den seitlichen Schlitz
in den Dichteinsatz schieben.
8. Das Netzwerkkabel durch die Kabelverschraubung führen.
9. Den Netzwerkstecker fest in die Buchse am
Wechselrichter stecken, bis er einrastet.
10. Durch leichtes Ziehen am Kabel sicherstellen, dass der Netzwerkstecker fest sitzt.
