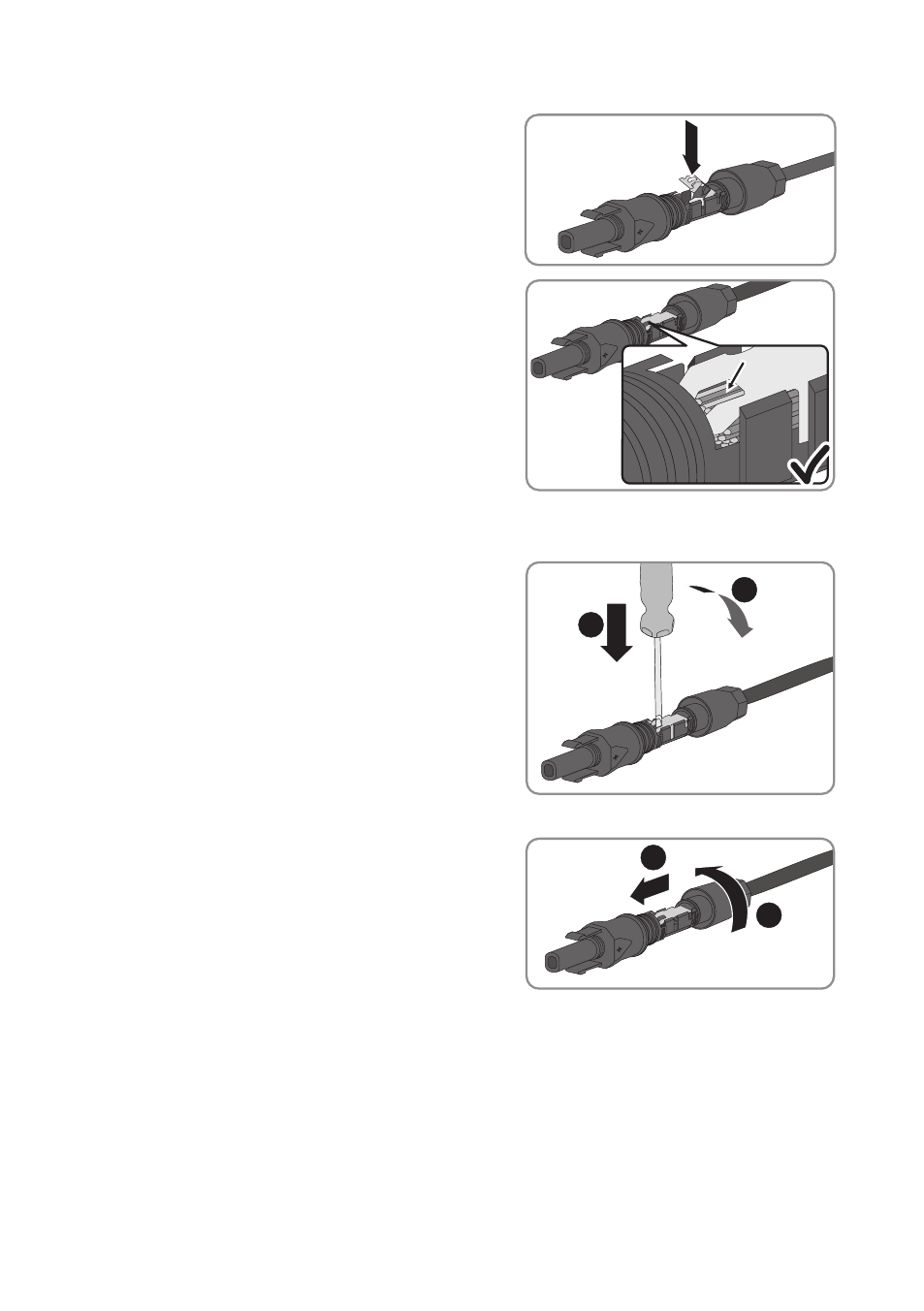

3. Den Klemmbügel nach unten drücken, bis er
hörbar einrastet.
+
☑ Die Litze ist in der Kammer des
Klemmbügels zu sehen.
+
✖ Die Litze ist nicht in der Kammer zu sehen?
Das Kabel sitzt nicht korrekt.
• Den Klemmbügel lösen. Dazu einen
Schraubendreher (Klingenbreite:
3,5 mm) in den Klemmbügel einhaken
und den Klemmbügel aufhebeln.
+
1
2
• Das Kabel entnehmen und erneut mit Schritt 2 beginnen.
4. Überwurfmutter bis zum Gewinde schieben und
festdrehen (Drehmoment: 2 Nm).
+
1
2
