6.2 Übersicht des Anschlussbereichs
C D
A B
H G F
E

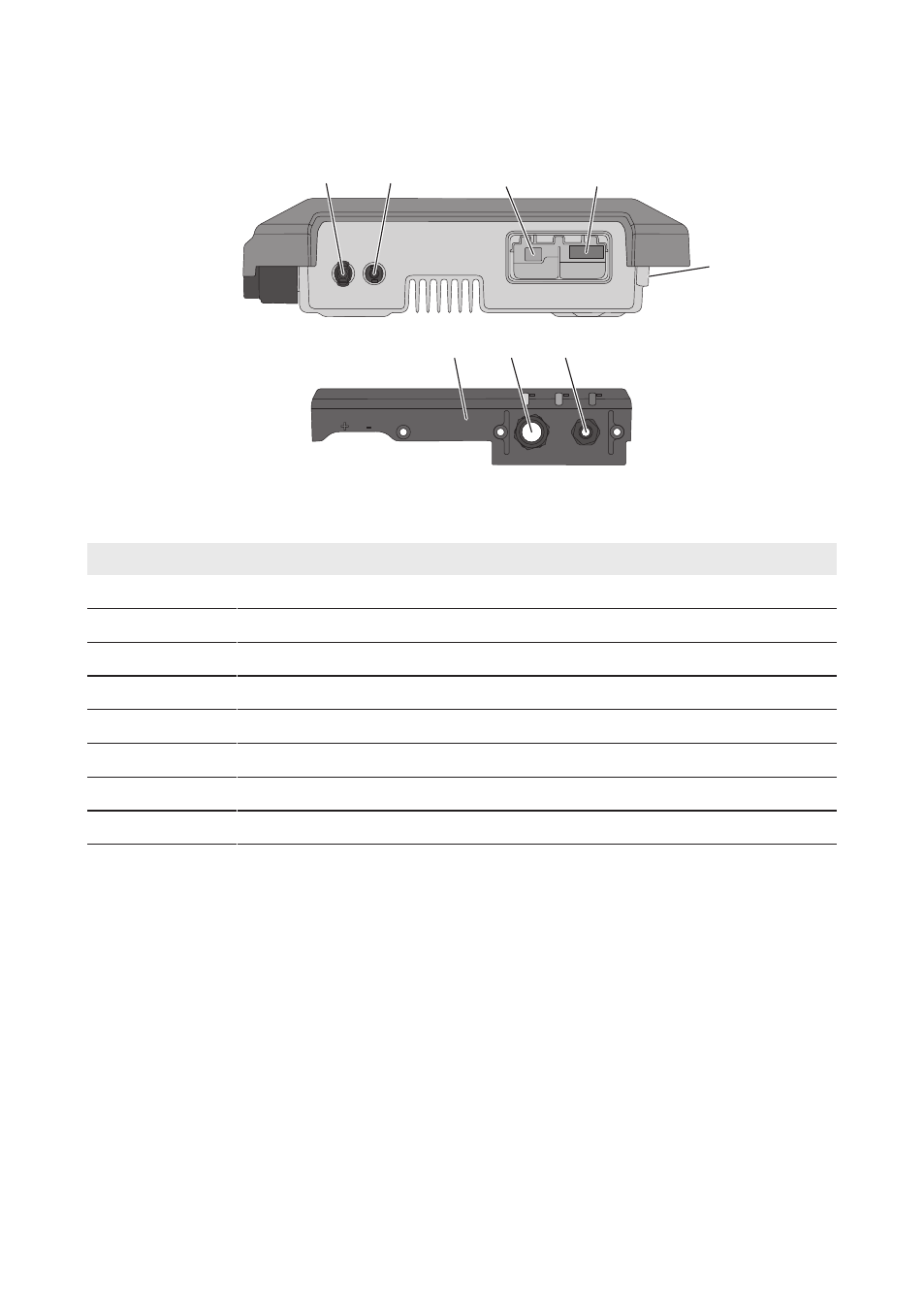

Abbildung 6: Anschlussbereiche und Gehäuseöffnungen an der Unterseite des Wechselrichters
Position Bezeichnung
A Positiver DC-Steckverbinder
B Negativer DC-Steckverbinder
C RJ45-Buchse für das Netzwerkkabel
D Buchse für den AC-Stecker
E Anschluss der Erdungsklemme für zusätzliche Erdung
F Kabelverschraubung für das AC-Kabel
G Kabelverschraubung mit Blindstopfen für das Netzwerkkabel
H Anschlusskappe
6.3 AC-Anschluss
6.3.1 Voraussetzungen für den AC-Anschluss
Kabelanforderungen:
☐ Außendurchmesser: 5 mm … 13 mm
☐ Leiterquerschnitt: 1,5 mm² … 4 mm²
☐ Abisolierlänge: 15 mm
